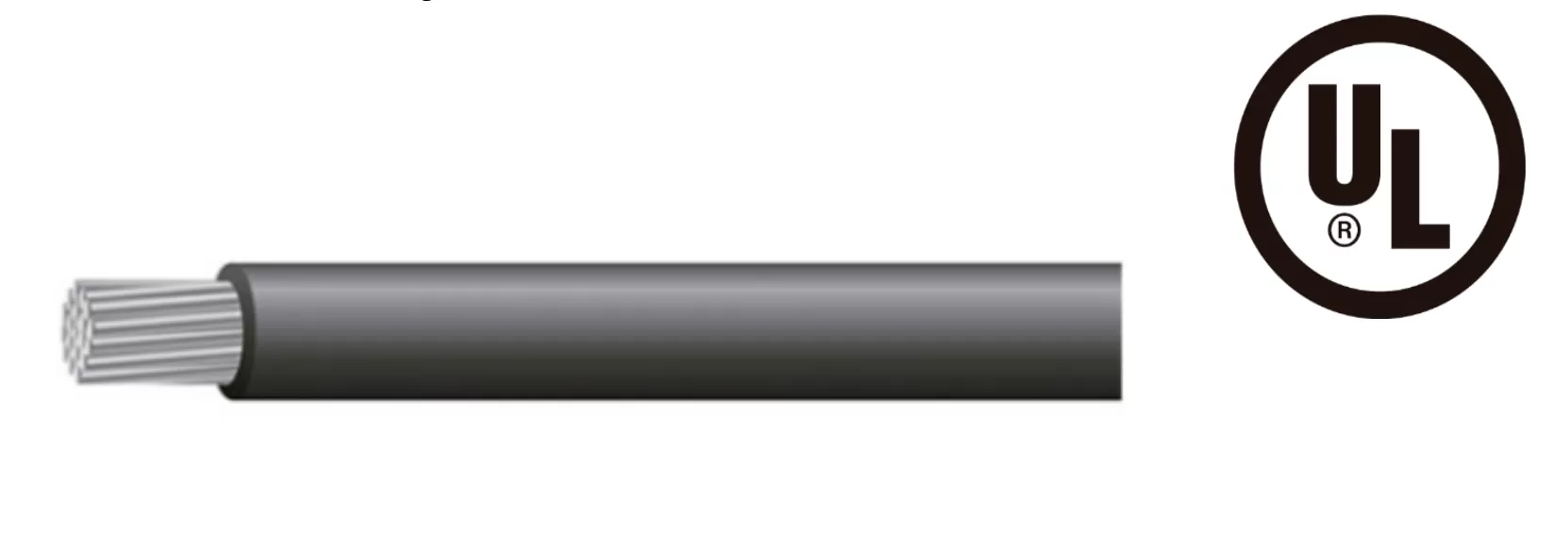

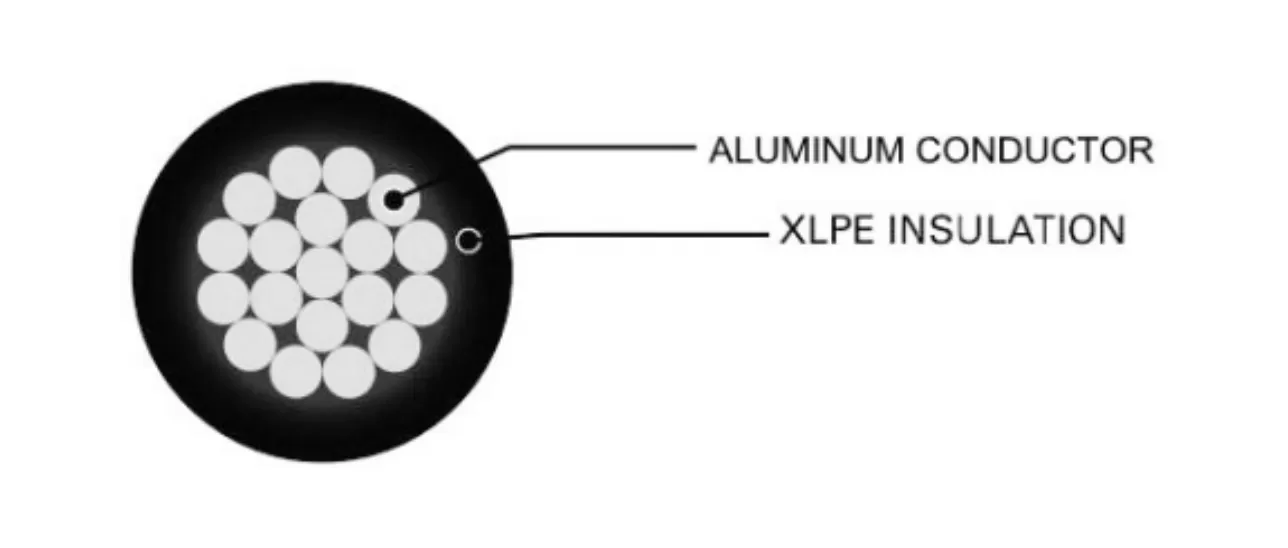

Conductor de aleación de aluminio (AA-8176) 1000 voltios/600 voltios. Aislamiento XLPE. Resistente a la humedad de alto calor.
XHHW-2 conductores de aluminio se utilizan principalmente en conductos o pistas de carreras reconocidas para el servicio y el cableado del alimentador como se especifica en el Código Eléctrico Nacional. XHHW-2 conductores pueden usarse en lugares húmedos o secos a temperaturas que no excedan los 90 ° C. La clasificación de voltaje para conductores XHHW-2 es de 1000 voltios. Adecuado para uso en instalaciones de atención médica por sección 517.160 del NEC donde se puede especificar una constante dieléctrica de 3,5 o menos. Este producto está diseñado para ser instalado sin la aplicación de lubricante de tracción.
UL 44
WC-70 NEMA
Requisitos del Código Eléctrico Nacional ASTM B800, B801
Especificación Federal J-C-30B resistente a la luz solar
Conductor | Aislamiento | O.D. |
| Permitible Ampacidad A 90 °C | |
Tamaño AWG/kcmil | Hebras | ||||
8 | 7 | 45 | 227 | 30 | 45 |
6 | 7 | 45 | 259 | 39 | 55 |
4 | 7 | 45 | 303 | 57 | 75 |
2 | 6 | 45 | 358 | 85 | 100 |
1 | 8 | 55 | 413 | 108 | 115 |
1/0 | 10 | 55 | 350 | 180 | 150 |
2/0 | 12 | 55 | 490 | 161 | 150 |
3/0 | 16 | 55 | 537 | 198 | 175 |
4/0 | 19 | 55 | 589 | 243 | 205 |
250 | 22 | 65 | 650 | 293 | 230 |
300 | 35 | 65 | 700 | 346 | 260 |
350 | 35 | 65 | 746 | 398 | 280 |
400 | 35 | 65 | 789 | 449 | 305 |
500 | 35 | 65 | 866 | 552 | 350 |
600 | 58 | 80 | 973 | 675 | 385 |
700 | 58 | 80 | 1037 | 777 | 425 |
750 | 58 | 80 | 1068 | 829 | 435 |
900 | 58 | 80 | 1162 | 979 | 480 |
1000 | 58 | 80 | 1220 | 1085 | 500 |
Negro, blanco, rojo, azul, marrón, naranja, amarillo, púrpura, gris y verde.
