Tensión nominal: 5KV 8KV 15KV 25KV 28KV 35KV 46KV
Conductor: Cobre, aluminio, aleación de aluminio serie 8000
Aislamiento: EPR(UL)
Pantalla: Escudo de cinta de cobre
Funda: XLPE(UL)/PVC
Se utiliza principalmente para la distribución subterránea primaria en sistemas de conductos adecuados para su uso en lugares húmedos o secos, entierro directo, conductos subterráneos y expuestos a la luz solar. Para ser utilizado a 35.000 voltios o menos y a temperaturas del conductor que no excedan 90 ° C(MV90) o 150 ° C(MV-105) para el funcionamiento normal.
Cables de potencia de media tensión UL1072
Cables neutrales concéntricos S-94-649 ICEA Clasificado 5-46kV
Especificación de AEIC CS8 para cables de alimentación blindados, dieléctricos extruidos, con una puntuación de 5 a 46 kV.
CSA C68.5: cable concéntrico neutro y blindado primario para servicios de distribución.
Tensión: 5kv, 8kv,15kv,25kv, 28kv, 35kv, 46kv
Aislamiento Leve:100% 133% 173%
Conductor: Cobre, aluminio, aleación de aluminio Serie 8000
Material de aislamiento: EPR(UL)
Cobre concéntrico cobre neutro: neutral completo, 1/3 neutro, neutro 1/6, neutro 1/8, neutro 1/12
Pantalla: Escudo de cinta de cobre
Chaqueta: XLPE(UL) o PVC

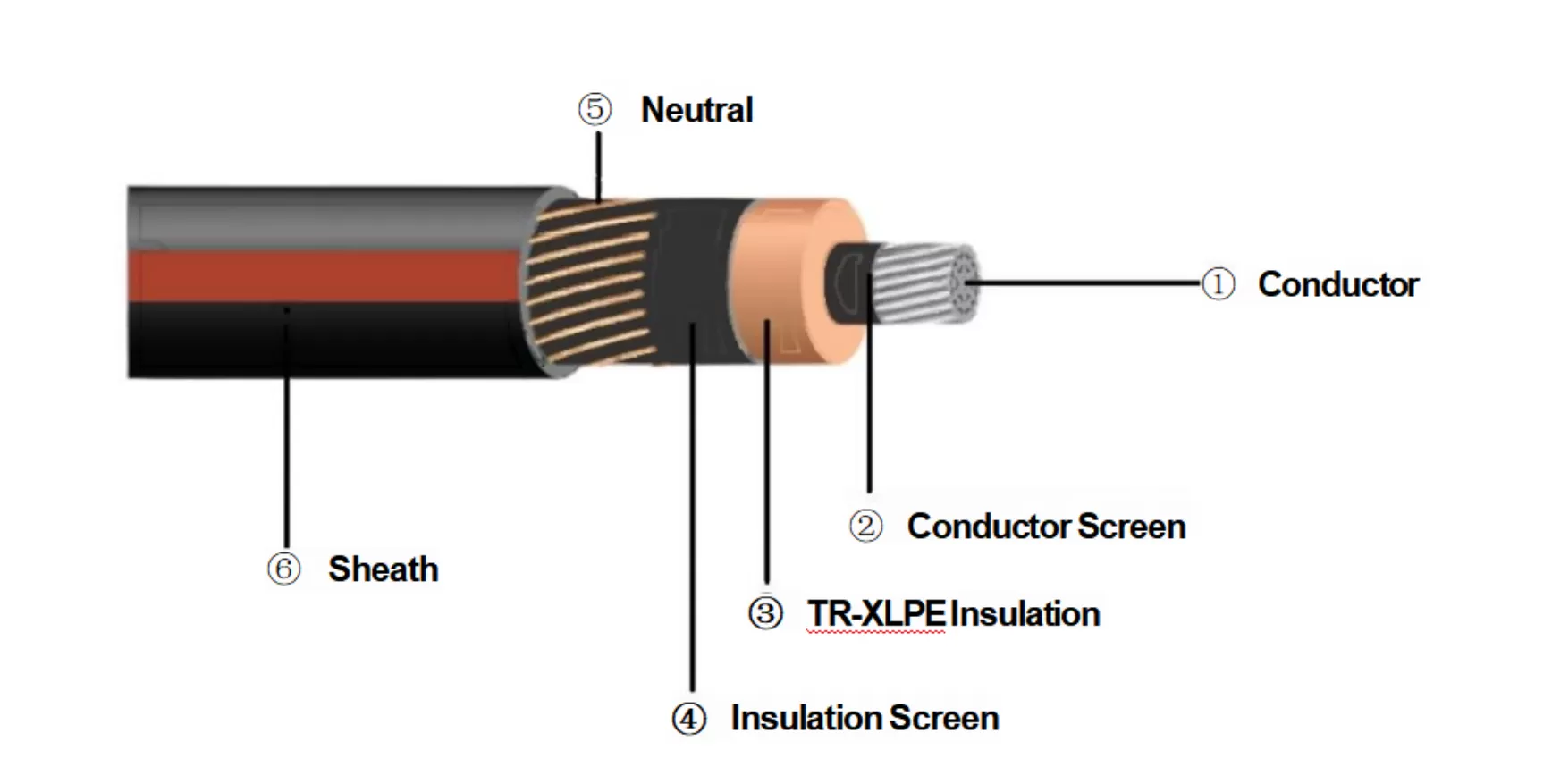

Cable de alimentación URD-AL TR-XLPE 15KV 100% 1/3 Rango y dimensión XLPE neutro concéntrico
Tamaño | Conductor | Aislamiento | Diámetro | Hebras | Hebras | Chaqueta | Chaqueta | Neto |
AWG/Kcmil | Mm | Mm | Mm | Mm | Mm | Mm | KG/km | |
2 | 7 | 4,45 | 17 | 6 | 1,29 | 1,4 | 24,2 | 602 |
1/00 | 9 | 4,45 | 18,9 | 6 | 1,63 | 1,4 | 26,8 | 782,2 |
2/00 | 10,1 | 4,45 | 20 | 11 | 1,29 | 1,4 | 27,2 | 839,8 |
3/00 | 11,4 | 4,45 | 21,3 | 14 | 1,29 | 1,4 | 28,5 | 956,9 |
4/00 | 12,8 | 4,45 | 22,7 | 11 | 1,63 | 1,4 | 30,6 | 1127,1 |
250 | 13,9 | 4,45 | 23,8 | 13 | 1,63 | 1,4 | 31,7 | 1256 |
350 | 16,5 | 4,45 | 26,4 | 18 | 1,63 | 1,4 | 34,8 | 1591,2 |
500 | 19,6 | 4,45 | 29,5 | 16 | 2,05 | 1,4 | 38,8 | 2069,3 |
750 | 24,1 | 4,45 | 34,4 | 15 | 2,59 | 2,03 | 46 | 2994,6 |
1000 | 27,8 | 4,45 | 38,1 | 20 | 2,59 | 2,03 | 49,7 | 3699,1 |
1250 | 31,2 | 5,59 | 43,9 | 20 | 2,91 | 2,03 | 56,9 | 4748,8 |
1500 | 34,1 | 5,59 | 47,3 | 24 | 2,91 | 2,03 | 60,2 | 5489,6 |
Cable de alimentación URD-AL TR-XLPE 15KV 100% 1/3 ConcentrIC XLPE Neutral Rango y Dimensión
Tamaño | Conductor | Aislamiento | Diámetro | Hebras | Hebras | Chaqueta | Chaqueta | Neto |
AWG/Kcmil | Mm | Mm | Mm | Mm | Mm | Mm | KG/km | |
2 | 7 | 4,45 | 17 | 6 | 1,29 | 1,4 | 26,5 | 692,1 |
1/00 | 9 | 4,45 | 18,9 | 6 | 1,63 | 1,4 | 29,1 | 881,4 |
2/00 | 10,1 | 4,45 | 20 | 11 | 1,29 | 1,4 | 29,5 | 940,3 |
3/00 | 11,4 | 4,45 | 21,3 | 14 | 1,29 | 1,4 | 30,8 | 1061,8 |
4/00 | 12,8 | 4,45 | 22,7 | 11 | 1,63 | 1,4 | 32,9 | 1239,2 |
250 | 13,9 | 4,45 | 23,8 | 13 | 1,63 | 1,4 | 34,5 | 1405 |
350 | 16,5 | 4,45 | 26,4 | 18 | 1,63 | 1,4 | 37,1 | 1718,2 |
500 | 19,6 | 4,45 | 29,5 | 16 | 2,05 | 1,4 | 41 | 2209,8 |
750 | 24,1 | 4,45 | 34,4 | 15 | 2,59 | 2,03 | 48,2 | 3160 |
1000 | 27,8 | 4,45 | 38,1 | 20 | 2,59 | 2,03 | 52,7 | 3953,9 |
1250 | 31,2 | 5,59 | 43,9 | 20 | 2,91 | 2,03 | 56,9 | 4748,8 |
1500 | 34,1 | 5,59 | 47,3 | 24 | 2,91 | 2,03 | 60,2 | 5489,6 |
