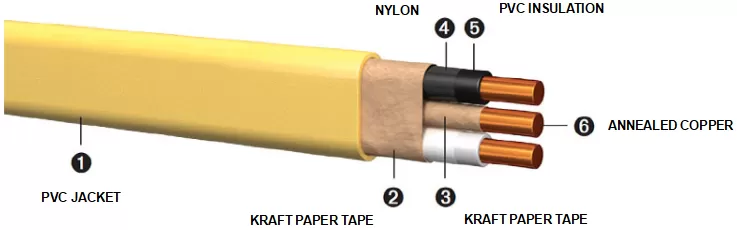

Cable forrado no metálico.
600 Volt. Conductores de cobre.
Chaqueta codificada por color.
Cuatro conductores disponibles con dos neutrales
NM-B cable (no revestido de metal) puede usarse para trabajos expuestos y ocultos en lugares normalmente secos a temperaturas que no excedan los 90 ° C (con ampacidad limitada a la de conductores de 60 ° C) como se especifica en el Código Eléctrico Nacional.
NM-B cable se utiliza principalmente en cableado residencial como circuitos de derivación para enchufes, interruptores y otras cargas. NM-B cable puede correr en huecos de aire de paredes de bloques de mampostería o baldosas donde tales paredes no son ubicaciones húmedas o húmedas. La clasificación de voltaje para NM-B cable es de 600 voltios.
Tipo NM-B cable cumple con:
B-3 ASTM y B-8
Estándar UL 83
719 estándar UL
A-A-59544 de especificación federal
Código Eléctrico Nacional, NFPA 70
CONDUCTOR | COLOR | AISLAMIENTO ESPESOR (MILES) | ALAMBRE DE TIERRA | CABLE DIMENSIÓN (MILES) | Red PESO | PERMITIDO AMPACIDAD | |||
TAMAÑO | CONDUCTOR | Banda NOS | TAMAÑO (AWG) | Banda NOS | |||||
DOS CONDUCTORES | |||||||||
14 | 2 | 1 | BLANCO | 19 | 14 | 1 | 368*162 | 57 | 15 |
12 | 2 | 1 | AMARILLO | 19 | 12 | 1 | 418*179 | 82 | 20 |
10 | 2 | 1 | NARANJA | 24 | 10 | 1 | 494*210 | 124 | 30 |
8 | 2 | 7 | BALCK | 35 | 10 | 1 | 618*272 | 186 | 40 |
6 | 2 | 7 | NEGRO | 35 | 10 | 1 | 658*308 | 252 | 55 |
TRES CONDUCTORES | |||||||||
14 | 3 | 1 | AZUL | 19 | 14 | 1 | 462*176 | 78 | 15 |
12 | 3 | 1 | PÚRPURA | 19 | 12 | 1 | 524*190 | 112 | 20 |
10 | 3 | 1 | ROSA | 24 | 10 | 1 | 630*220 | 166 | 30 |
8 | 3 | 7 | NEGRO | 35 | 10 | 1 | 572 | 255 | 40 |
6 | 3 | 7 | NEGRO | 35 | 10 | 1 | 659 | 360 | 55 |
4 | 3 | 7 | NEGRO | 46 | 8 | 1 | 825 | 565 | 70 |
2 | 3 | 7 | NEGRO | 46 | 8 | 1 | 870 | 818 | 95 |
CUATRO CONDUCTORES | |||||||||
14 | 2/2 | 1 | BLANCO | 19 | 14 | 1 | 336 | 91 | 15 |
12 | 4 | 1 | BLANCO | 19 | 14 | 1 | 336 | 91 | 15 |
12 | 2/2 | 1 | AMARILLO | 19 | 12 | 1 | 381 | 132 | 20 |
12 | 4 | 1 | AMARILLO | 19 | 12 | 1 | 381 | 132 | 20 |
10 | 4 | 1 | NARANJA | 24 | 10 | 1 | 465 | 201 | 30 |
Notas:
1. El grosor de la chaqueta para todo NM-B cable es de 30 mils.
2. El código de color para 2/2 cable conductor es negro, blanco, rojo y blanco con franja roja.
3. El código de color para 4 cables conductores es negro, blanco, rojo y azul.
