ACSR conductor de aluminio reforzado con detalles de acero

¿Qué es ACSR Conductor?

El conductor ACSR consiste en un núcleo de acero sólido o trenzado rodeado por hebras de aluminio. El conductor de ACSR está disponible en una amplia gama de acero, que contiene carbono de 0.5% a 0,85%. El conductor ACSR de mayor resistencia se utiliza para cruces de ríos, cables de tierra aéreos, instalaciones que involucran vanos extra largos, etc. Contra cualquier resistencia dada del conductor, se puede fabricar ACSR por tener una amplia gama de resistencia a la tracción según los requisitos. La principal ventaja de estos conductores es una alta resistencia a la tracción, de modo que se utilizan para períodos más largos con menos soportes. Debido al mayor diámetro del conductor ACSR, se puede obtener un límite de corona mucho más alto, lo que genera grandes ventajas en las líneas aéreas de alto y extra alto voltaje.

ACSR Aluminum Conductor Steel Reinforced Details

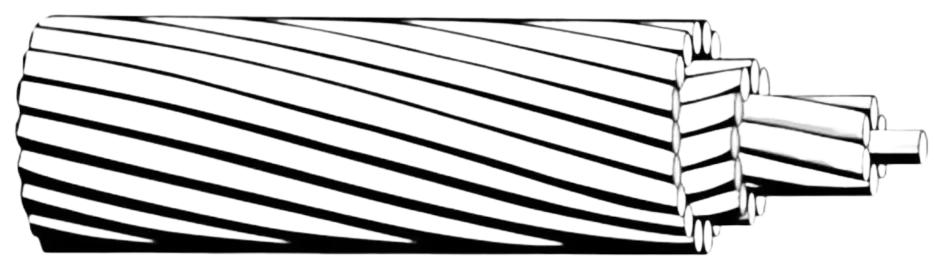

Construcción del conductor ACSR

Conductor de aluminio El acero reforzado (ACSR) es un conductor trenzado concéntricamente con una o más capas de alambre de aluminio 1350-H19 estirado duro sobre el núcleo de alambre de acero galvanizado. El núcleo puede ser de un solo cable o trenzado según el tamaño. El Alambre de núcleo de acero está disponible en la galvanización de clase A , B o clase C para la protección contra la corrosión. Protección adicional contra la corrosión está disponible mediante la aplicación de grasa al núcleo o infusión del conductor completo con grasa.

Características del conductor ACSR

Tiene un mejor rendimiento de conducta, excelente tracción
Fuerza y buena propiedad mecánica.
Tiempo de servicio de la larga vida, mantenimiento seguro y confiable, fácil

Parámetros técnicos del conductor de ACSR

Código Palabra	Tamaño (AWG o Kcmil)	Cuerda (Al/Stl)	Diámetro (INS.)				Peso por 1000 pies (libras)			Contenido (%)		Calificado Fuerza (LBS.)	Resistencia OHMS/1000 ft.		Permitible Ampacidad + (Amps)
			Cables individuales		Acero Núcleo	Cable completo	Al	Stl	Total	Al	Stl		DC @ 20 °C	AC @ 75 °C
			Al	Stl	Acero Núcleo	Cable completo	Al	Stl	Total	Al	Stl		DC @ 20 °C	AC @ 75 °C
Turquía	6	6/1	. 0661	. 0661	. 0661	. 198	24	12	36	67,88	32,12	1190	. 641	. 806	105
Cisne	4	6/1	. 0834	. 0834	. 0834	. 25	39	18	57	67,87	32,12	1860	. 403	. 515	140
Swanate	4	7/1	. 0772	. 103	. 103	. 257	39	28	67	58,1	41,9	2360	. 399	. 519	140
Gorrión	2	6/1	. 1052	. 1052	. 1052	. 316	62	29	91	67,9	32,1	2850	. 254	. 332	184
Sparate	2	7/1	. 0974	. 1298	. 1298	. 325	62	45	107	58,12	41,88	3460	. 251	. 338	184
Robin	1	6/1	. 1181	. 1181	. 1181	. 354	78	37	115	67,88	32,12	3550	. 201	. 268	212
Cuervo	1/0	6/1	. 1327	. 1327	. 1327	. 398	99	47	145	67,89	32,11	4380	. 159	. 217	242
Codorniz	2/0	6/1	. 1489	. 1489	. 1489	. 447	124	59	183	67,88	32,12	5310	. 126	. 176	276
Paloma	3/0	6/1	. 1672	. 1672	. 1672	. 502	156	74	230	67,87	32,13	6620	. 100	. 144	315
Pingüino	4/0	6/1	. 1878	. 1878	. 1878	. 563	197	93	291	67,88	32,12	8350	. 0795	. 119	357
Ala de cera	266,8	18/1	. 1217	. 1217	. 1217	. 609	250	39	289	86,43	13,57	6880	. 0643	. 0787	449
Perdiz	266,8	26/7	. 1013	. 0788	. 2363	. 642	251	115	367	68,51	31,49	11300	. 0637	. 0779	475
Avestruz	300	26/7	. 1074	. 0835	. 2506	. 68	283	130	412	68,51	31,49	12700	. 0567	. 0693	492
Merlín	336,4	18/1	. 1367	. 1367	. 1367	. 684	315	49	365	86,43	13,57	8680	. 0510	. 0625	519
Linnet	336,4	26/7	. 1137	. 0885	. 2654	. 72	317	146	462	68,51	31,49	14100	. 0505	. 0618	529
Oriole	336,4	30/7	. 1059	. 1059	. 3177	. 741	318	209	526	60,35	39,65	17300	. 0502	. 0613	535
Chickadee	397,5	18/1	. 1486	. 1486	. 1486	. 743	373	58	431	86,43	13,57	9940	. 0432	. 0529	576
Brant	397,5	24/7	. 1287	. 0858	. 2574	. 772	374	137	511	73,21	26,79	14600	. 0430	. 0526	584
Ibis	397,5	26/7	. 1236	. 0962	. 2885	. 783	374	172	546	68,51	31,49	16300	. 0428	. 0523	587
Lark	397,5	30/7	. 1151	. 1151	. 3453	. 806	375	247	622	60,35	39,65	20300	. 0425	. 0519	594
Pelícano	477	18/1	. 1628	. 1628	. 1628	. 814	447	70	517	86,44	13,56	11800	. 0360	. 0442	646
Parpadeo	477	24/7	. 141	. 094	. 2819	. 846	449	164	614	73,21	26,79	17200	. 0358	. 0439	655
Halcón	477	26/7	. 1354	. 1053	. 316	. 858	449	207	656	68,51	31,49	19500	. 0356	. 0436	659
Gallina	477	30/7	. 1261	. 1261	. 3783	. 883	450	296	746	60,35	39,65	23800	. 0354	. 0433	666
Águila pescadora	556,5	18/1	. 1758	. 1758	. 1758	. 879	522	82	603	86,43	13,57	13700	. 0308	. 0379	711
Perico	556,5	24/7	. 1523	. 1015	. 3045	. 914	524	192	716	73,21	26,79	19800	. 0307	. 0376	721
Paloma	556,5	26/7	. 1463	. 1138	. 3413	. 927	524	241	765	68,51	31,49	22600	. 0306	. 0375	726
Águila	556,5	30/7	. 1362	. 1362	. 4086	. 953	525	345	871	60,35	39,65	27800	. 0303	. 0372	734
Pavo real	605	24/7	. 1588	. 1059	. 3177	. 953	570	209	779	73,2	26,8	21600	. 0282	. 0346	760
Squab	605	26/7	. 1525	. 1186	. 3559	. 966	570	262	832	68,51	31,49	24300	. 0281	. 0345	765
Madera Pato	605,0	30/7	. 142	. 142	. 426	. 994	571	375	946	60,35	39,65	28900	. 0279	. 0342	774
Teal	605,0	30/19	. 142	. 0852	. 426	. 994	571	367	939	60,86	39,14	30000	. 0279	. 0342	773
Kingbird	636	18/1	. 188	. 188	. 188	. 94	596	94	690	86,43	13,57	15700	. 0270	. 0332	773
Swift	636,0	36/1	. 1329	. 1329	. 1329	. 93	596	47	643	92,72	7,28	13690	. 0271	. 0334	769
Rook	636	24/7	. 1628	. 1085	. 3256	. 977	599	219	818	73,22	26,78	22600	. 0268	. 0330	784
Paca de Grosbeak	636	26/7	. 1564	. 1216	. 3649	. 991	599	275	874	68,51	31,49	25200	. 0267	. 0328	789

Scoter	636,0	30/7	. 1456	. 1456	. 4368	1.019	600	395	995	60,35	39,65	30400	. 0256	. 0325	798
Egret	636	30/19	. 1456	. 0874	. 4368	1.019	600	386	987	60,85	39,15	31500	. 0266	. 0326	798
Flamingo	666,6	24/7	. 1667	. 1111	. 3333	1	628	230	858	73,21	26,79	23700	. 0256	. 0315	807
Gannet	666,6	26/7	. 1601	. 1245	. 3736	1.014	628	289	916	68,51	31,49	26400	. 0255	. 0313	812
Stilt	715,5	24/7	. 1727	. 1151	. 3453	1.036	674	247	920	73,21	26,79	25500	. 0239	. 0294	844
Starling	715,5	26/7	. 1659	. 129	. 3871	1.051	674	310	984	68,51	31,49	28400	. 0238	. 0292	849
Redwing	715,5	30/19	. 1544	. 0927	. 4633	1.081	676	435	1110	60,85	39,15	34600	. 0236	. 0290	859
Coot	795	36/1	. 1486	. 1486	. 1486	1,04	745	58	804	92,72	7,28	16710	. 0217	. 0268	884
Drake	795	26/7	. 1749	. 136	. 408	1.107	749	344	1093	68,51	31,49	31500	. 0214	. 0263	907
Cerno	795	45/7	. 1329	. 0886	. 2658	1.063	749	146	895	83,67	16,33	22100	. 0216	. 0269	887
Cóndor	795	54/7	. 1213	. 1213	. 364	1.092	749	274	1023	73,21	26,79	28200	. 0215	. 0272	889
Mallard	795	30/19	. 1628	. 0977	. 4884	1,14	751	483	1234	60,86	39,14	38400	. 0213	. 0261	918
Ruddy	900	45/7	. 1414	. 0943	. 2828	1.131	848	165	1013	83,67	16,33	24400	. 0191	. 0239	958
Canarias	900	54/7	. 1291	. 1291	. 3873	1.162	848	310	1158	73,22	26,78	31900	. 0190	. 0241	961
Carril	954	45/7	. 1456	. 0971	. 2912	1.165	899	175	1074	83,67	16,33	25900	. 0180	. 0225	993
Cardenal	954	54/7	. 1329	. 1329	. 3987	1.196	899	329	1227	73,21	26,79	33800	. 0179	. 0228	996
Ortolan	1033,5	45/7	. 1515	. 101	. 3031	1.212	973	190	1163	83,67	16,33	27700	. 0167	. 0209	1043
Curlew	1033,5	54/7	. 1383	. 1383	. 415	1.245	973	356	1330	73,21	26,79	36600	. 0165	. 0211	1047
Bluejay	1113	45/7	. 1573	. 1048	. 3145	1.258	1048	205	1253	83,67	16,33	29800	. 0155	. 0194	1092
Pinche	1113	54/19	. 1436	. 0861	. 4307	1.292	1053	375	1429	73,72	26,28	39100	. 0154	. 0197	1093
Bunting	1192,5	45/7	. 1628	. 1085	. 3256	1.302	1123	219	1343	83,67	16,33	32000	. 0144	. 0182	1139
Grackle	1192,5	54/19	. 1486	. 0892	. 4458	1.337	1129	402	1531	73,72	26,28	41900	. 0144	. 0184	1140
Amordido	1272	45/7	. 1681	. 1121	. 3362	1.345	1198	234	1432	83,67	16,33	34100	. 0135	. 0171	1184
Faisán	1272	54/19	. 1535	. 0921	. 4605	1.381	1204	429	1633	73,71	26,29	43600	. 0135	. 0173	1187
Astilladora	1351,5	45/7	. 1733	. 1155	. 3466	1.386	1273	248	1521	83,67	16,33	36200	. 0127	. 0162	1229
Martín	1351,5	54/19	. 1582	. 0949	. 4746	1.424	1279	456	1735	73,72	26,28	46300	. 0127	. 0163	1232
Bobolink </Td>	1431	45/7	. 1783	. 1189	. 3566	1.427	1348	263	1611	83,67	16,33	38300	. 0120	. 0153	1272
Avisón	1590	45/7	. 188	. 1253	. 3759	1.504	1498	292	1790	83,67	16,33	42200	. 0108	. 0139	1354
Halcón	1590	54/19	. 1716	. 103	. 5148	1.544	1505	536	2041	73,72	26,28	54500	. 0108	. 0140	1359
Chukar	1780	84/19	. 1456	. 0874	. 4368	1.602	1685	386	2072	81,35	18,65	51000	. 0097	. 0125	1453
Bluebird	2156	84/19	. 1602	. 0962	. 4808	1.762	2040	468	2508	81,34	18,66	60300	. 00801	. 0105	1623
Kiwi	2167	72/7	. 1735	. 1157	. 347	1.735	2051	249	2300	89,17	10,82	49800	. 00801	. 0106	1607
+ Temperatura del conductor de 75 °C, temperatura ambiente de 25 °C, 0,5 de emisividad, viento de 2 pies/seg., en sol.

Conductor de aluminio de una sola capa, reforzado con acero (ACSR) Alta fuerza mecánica
Código Palabra	Tamaño (Kcmil)	Varamiento (Al/St)	Diámetro (en)				Peso (lb/1000 ft)			Contenido (% peso)		RBS (LB)	Resistencia (Ω/1000 ft)		Ampacidad + (AMP)
Código Palabra	Tamaño (Kcmil)	Varamiento (Al/St)	Aluminio Cables	Acero Cables	Núcleo de acero	Completo Conductor	Al.	Acero	Total	Al.	Acero	RBS (LB)	CC @ 20 °C	AC @ 75 °C	@ 75 °C
Urdimbre	80,0	8/1	0,1000	0,1667	0,1667	0.367	75	74	149	50,4	49,6	5.190	0,2065	0,2888	205
Petrel	101,8	12/7	0,0921	0,0921	0,2763	0.461	96	158	254	37,8	62,2	10.400	0,1583	0,2493	234
Menorca	110,8	12/7	0,0961	0,0961	0,2883	0.481	104	172	276	37,8	62,2	11.300	0,1454	0,2331	245
Leghorn	134,6	12/7	0,1059	0,1059	0,3177	0.530	127	209	336	37,8	62,2	13.600	0,1197	0,2000	271
Guinea	159,0	12/7	0,1151	0,1151	0,3453	0.576	150	247	396	37,8	62,2	16.000	0,1014	0,1757	296
Dotterel	176,9	12/7	0,1214	0,1214	0,3642	0.607	167	274	441	37,8	62,2	17.300	0,0911	0,1618	313
Dorking	190,8	12/7	0,1261	0,1261	0,3783	0.631	180	296	476	37,8	62,2	18.700	0,0845	0,1530	325
Brahma	203,2	16/19	0,1127	0,0977	0,4885	0.714	191	483	675	28,4	71,6	28.400	0,0764	0,1499	340
Cochin	211,3	12/7	0,1327	0,1327	0,3981	0.664	199	328	527	37,8	62,2	20.700	0,0763	0,1410	343
Basado en temperatura ambiente de 25 ° C, viento perpendicular de 2 pies/s, emisividad/absortividad de 0,5, 60Hz, mediodía del 10 de junio

Ventajas clave de rendimiento

Propiedades mecánicas superiores (H3)
Carga de ruptura: 19kN (conejo) a 320kN (alce)
Resistencia a la carga del viento: hasta 50 m/s sin daños por vibración
Control de hundimiento: 30-50% menos de hundimiento frente a AAC a 80 ° C
Calidad material certificada (H3)
Aluminio: 99.5% + pureza (ASTM B399)
Núcleo de acero: galvanizado clase A/B (revestimiento de 140-300g/m²)
Verificado de terceros: SGS, informes de laboratorio de CNAS disponibles
Ahorros de Coste DE por Vida (H3)
Vida útil de más de 50 años con la instalación adecuada
Menor mantenimiento frente a AAC en condiciones de hielo/viento

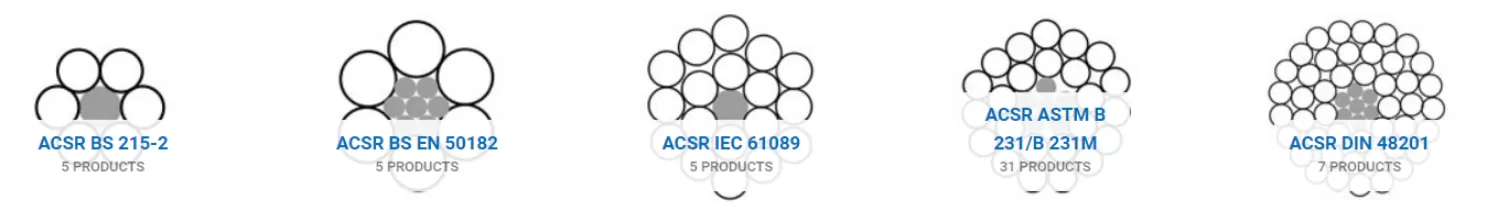

Cables por estándar

Exhibe un rendimiento superior, excelente tracción

Fuerza, y buenas propiedades mecánicas. Ofrece larga vida útil, seguridad, fiabilidad y fácil mantenimiento.
