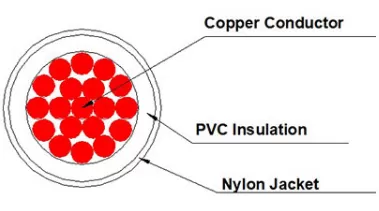

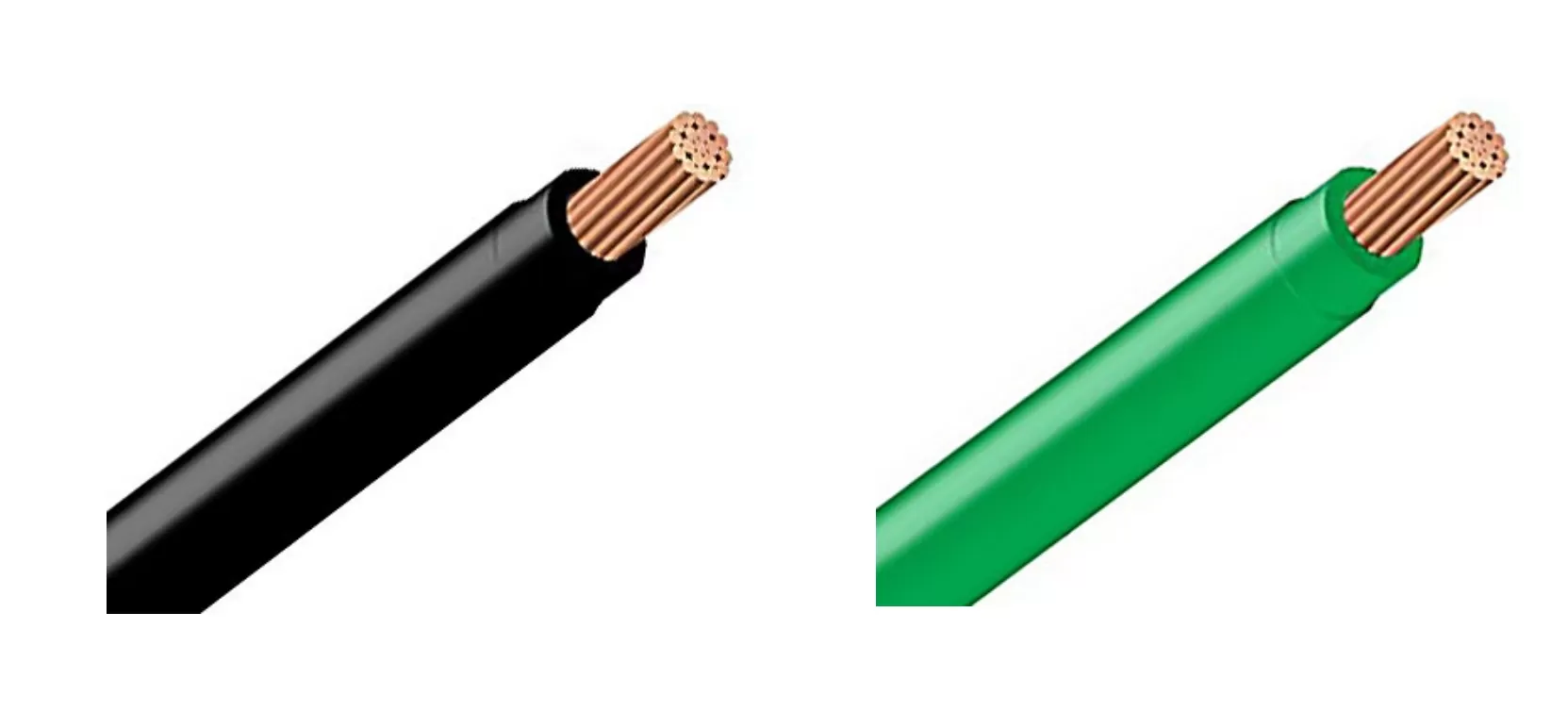

Conductor de cobre, T90 / THHN / THWN-2 / TWN75 600V, cable con aislamiento termoplástico, todos los tamaños de TWN75
Adecuado para ubicaciones secas que no superen los 90 °C. Para aplicaciones resistentes a la gasolina y al aceite II que no superen los 75 °C. Los cables de nailon C (UL) T90 están destinados principalmente a la instalación en conductos (pistas de carreras) como cableado expuesto en ubicaciones secas que no superen los 90 ° C. TWN75 C (UL): adecuado para lugares húmedos o secos a no más de 75 °C. La clasificación de tensión máxima para todas las aplicaciones previstas es de 600 voltios. La temperatura mínima de manejo de la instalación está limitada a-25 °C. Temperatura mínima de funcionamiento limitada a-40 °C.
UL83: Estándar para requisitos de 600V, cables y cables aislados termoplásticos de un solo conductor.
Construido en CSA C22.2 No.75, LL90458
Código Eléctrico Canadiense
CSA FT-1-Prueba de llama
UL, C (UL) y CSA enumerados
Conductor | Aislamiento | Nylon | Cable | Cable | Max DC resistencia | ||||
AWG/Kcmil | En | Mm | En | Mm | En | Mm | Lbs/MFT | KG/km | Ω/km |
14/1 | 0.015 | 0,38 | 0.004 | 0,1 | 0.102 | 2,6 | 15,9 | 23,6 | 8,45 |
12/1 | 0.015 | 0,38 | 0.004 | 0,1 | 0.122 | 3,1 | 23,79 | 35,4 | 5,31 |
10/1 | 0,02 | 0,51 | 0.004 | 0,1 | 0,15 | 3,8 | 37,76 | 56,2 | 3,34 |
14/19 | 0.015 | 0,38 | 0.004 | 0,1 | 0.114 | 2,9 | 16,8 | 25,0 | 8,62 |
12/19 | 0.015 | 0,38 | 0.004 | 0,1 | 0.134 | 3,4 | 25,13 | 37,4 | 5,43 |
10/19 | 0,02 | 0,51 | 0.004 | 0,1 | 0.169 | 4,3 | 39,65 | 59,0 | 3,41 |
8/19 | 0,03 | 0,76 | 0.005 | 0,13 | 0,22 | 5,6 | 64,91 | 96,6 | 2,14 |
6/19 | 0,03 | 0,76 | 0.005 | 0,13 | 0.256 | 6,5 | 97,44 | 145,0 | 1,35 |
4/19 | 0,04 | 1,02 | 0.006 | 0,15 | 0.319 | 8,1 | 155,23 | 231,0 | 0.848 |
3/19 | 0,04 | 1,02 | 0.006 | 0,15 | 0.358 | 9,1 | 192,39 | 286,3 | 0.673 |
2/19 | 0,04 | 1,02 | 0.006 | 0,15 | 0,39 | 9,9 | 237,54 | 353,5 | 0.534 |
1/19 | 0,05 | 1,27 | 0.007 | 0,18 | 0.449 | 11,4 | 304,13 | 452,6 | 0.423 |
1/0 19 | 0,05 | 1,27 0.007 | 0,18 | 0.472 | 12,0 | 373,62 | 556,0 | 0.335 | |
2/0 19 | 0,05 | 1,27 | 0.007 | 0,18 | 0.516 | 13,1 | 462,79 | 688,7 | 0.266 |
3/0 19 | 0,05 | 1,27 | 0.007 | 0,18 | 0.563 | 14,3 | 575,34 | 856,2 | 0.211 |
4/0 19 | 0,05 | 1,27 | 0.007 | 0,18 | 0.618 | 15,7 | 714,98 | 1064,0 | 0.167 |
250/37 | 0,06 | 1,52 | 0.008 | 0,2 | 0.689 | 17,5 | 851,18 | 1266,7 | 0.142 |
300/37 | 0,06 | 1,52 | 0.008 | 0,2 | 0,74 | 18,8 | 1008,83 | 1501,3 | 0.118 |
350/37 | 0,06 | 1,52 | 0.008 | 0,2 | 0.787 | 20,0 | 1165,94 | 1735,1 | 0.101 |
400/37 | 0,06 | 1,52 | 0.008 | 0,2 | 0.835 | 21,2 | 1328,82 | 1977,5 | 0,0885 |
500/37 | 0,06 | 1,52 | 0.008 | 0,2 | 0.925 | 23,5 | 1657,47 | 2452,0 | 0,0709 |
600/61 | 0,07 | 1,78 | 0.009 | 0,23 | 1.016 | 25,8 | 1798,08 | 2943,7 | 0.059 |
750/61 | 0,07 | 1,78 | 0.009 | 0,23 | 1.118 | 28,4 | 2450,20 | 3646,3 | 0,0472 |
