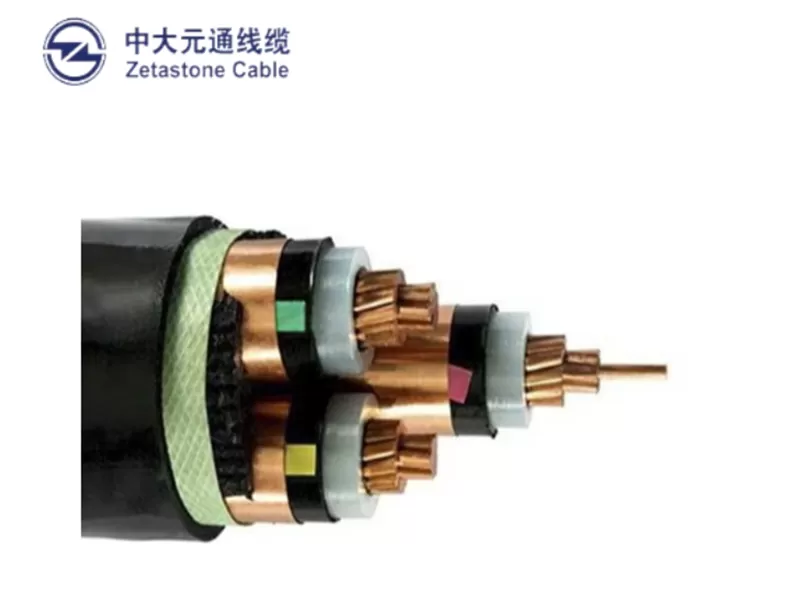

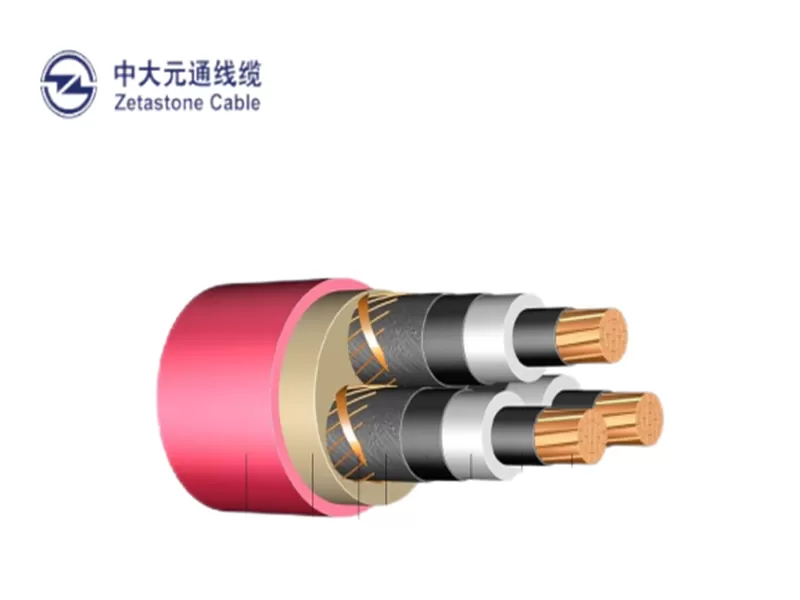

Los tres cables centrales están diseñados para la distribución de energía eléctrica con voltaje nominal Uo/U que van desde 1,8/3KV a 26/35KV y frecuencia 50Hz.
Los tres cables centrales están diseñados para la distribución de energía eléctrica con voltaje nominal Uo/U que van desde 1,8/3KV a 26/35KV y frecuencia 50Hz. Son adecuados para su instalación principalmente en estaciones de suministro de energía, en interiores y en conductos de cables, al aire libre, bajo tierra y en agua, así como para su instalación en bandejas de cables para industrias, centralitas y centrales eléctricas.
IEC 60502 parte 2 (3,6/6KV a 18/30KV)
Conductor: Cobre o aluminio recocido liso que cumple con IEC 60228 Clase 1 o 2.
Pantalla del conductor: La pantalla del conductor consiste en una capa extruida de compuesto no metálico y semiconductor aplicado sobre una cinta semiconductora.
Aislamiento: El aislamiento es de cloruro de polivinilo (PVC) destinado a cables de 1,8/3.6KV y 3,6/6KV, compuesto de polietileno reticulado (XLPE) o caucho de etileno propileno (EPR/ HEPR).
Pantalla de aislamiento: La pantalla de aislamiento consiste en una capa extruida de compuesto no metálico, semiconductor extruido sobre el aislamiento de cada núcleo.
Recubrimiento y rellenos interiores: para cables con una capa metálica colectiva o cables con una capa metálica sobre cada núcleo individual con capas metálicas colectivas adicionales, sobre los núcleos tendidos se aplicará una cubierta interior semiconductora y rellenos.
Capa metálica: el alambre de cobre concéntrico de la pantalla se aplica sobre el aislamiento.
Funda de separación (para cable blindado): La funda de separación comprende una capa de PVC extruido, PE o LSZH aplicada sobre los núcleos tendidos debajo de la armadura.
Ropa de cama laminada (para cable revestido de plomo blindado): la ropa de cama laminada aplicada a la funda de plomo consiste en cintas de papel compuesto impregnadas/sintéticas o una combinación de dos capas de estas cintas de papel seguidas de algunas capas de materiales fabulosos compuestos. El espesor es de alrededor de 1,5mm.
Armadura (para cable blindado): La armadura se aplica sobre la cubierta interior helicoidalmente. Consiste en una armadura plana de alambre de acero galvanizado (TIRA), una armadura redonda de alambre de acero galvanizado y una armadura de cinta de acero doble.
Funda general: la funda general comprende una capa de compuesto termoplástico extruido (se puede ofrecer PVC, PE o LSZH como opción) o compuesto elastomérico (policlorpreno CSP o PE clorosulfonado).
Datos dimensionales | |||||||||||||
Cables sin blindaje | Cables Blindados de alambre redondo de acero | ||||||||||||
Nom. Área transversal | Nom. Espesor de aislamiento | Área de pantalla de cinta de cobre (0,1mm) | Área de pantalla de alambre de cobre | Nom. Espesor de la funda | Aprox. Diámetro total | Aprox. Peso | Nom. Grosor de la ropa de cama | Tamaño del alambre de armadura | Nom. Espesor de la funda | Aprox. Diámetro total | Aprox. Peso | ||
CU | AL | CU | AL | ||||||||||
MM² | Mm | MM² | MM² | Mm | Mm | KG/km | Mm | Mm | Mm | Mm | KG/km | ||
10 | 2,5 | 4,2 | 16 | 2 | 30 | 980 | 790 | 1,2 | 2 | 2,1 | 36 | 2310 | 2120 |
16 | 2,5 | 4,6 | 16 | 2 | 31 | 1190 | 890 | 1,2 | 2 | 2,2 | 38 | 2600 | 2290 |
25 | 2,5 | 5 | 16 | 2,1 | 34 | 1560 | 1080 | 1,2 | 2 | 2,3 | 41 | 3080 | 2600 |
35 | 2,5 | 5,4 | 16 | 2,2 | 37 | 1930 | 1270 | 1,3 | 2,5 | 2,4 | 45 | 3950 | 3280 |
50 | 2,5 | 5,9 | 16 | 2,3 | 40 | 2370 | 1480 | 1,3 | 2,5 | 2,5 | 47 | 4530 | 3630 |
70 | 2,5 | 6,6 | 16 | 2,4 | 43 | 3110 | 1820 | 1,4 | 2,5 | 2,6 | 51 | 5510 | 4210 |
95 | 2,5 | 7,3 | 16 | 2,5 | 47 | 4000 | 2200 | 1,5 | 2,5 | 2,8 | 55 | 6660 | 4860 |
120 | 2,5 | 8 | 16 | 2,6 | 50 | 4820 | 2550 | 1,5 | 2,5 | 2,9 | 59 | 7630 | 5360 |
150 | 2,5 | 8,5 | 25 | 2,8 | 54 | 5770 | 2970 | 1,6 | 2,5 | 3 | 62 | 8800 | 6000 |
185 | 2,5 | 9,4 | 25 | 2,9 | 58 | 6960 | 3460 | 1,6 | 2,5 | 3,1 | 66 | 10180 | 6670 |
240 | 2,6 | 10,4 | 25 | 3,1 | 65 | 8940 | 4340 | 1,8 | 3,15 | 3,4 | 75 | 13480 | 8870 |
300 | 2,8 | 11,4 | 25 | 3,3 | 70 | 10980 | 5190 | 1,9 | 3,15 | 3,6 | 81 | 15920 | 10130 |
400 | 3 | 12,6 | 35 | 3,5 | 79 | 13820 | 6440 | 2 | 3,5 | 3,9 | 90 | 19980 | 12590 |
500 | 3,2 | 13,9 | 35 | 3,7 | 87 | 19100 | 10755 | 2,1 | 3,5 | 4,1 | 98 | 24160 | 14820 |
630 | 3,2 | 15,3 | 35 | 4 | 95 | 30470 | 13150 | 2,2 | 3,5 | 4,4 | 107 | 29650 | 17710 |
Cables Blindados de alambre plano de acero | Cables Blindados de cinta de acero Doble | ||||||||||||
Nom. Área transversal | Nom. Grosor de la ropa de cama | Tamaño del alambre de armadura | Nom. Espesor de la funda | Aprox. Diámetro total | Aprox. Peso | Nom. Grosor de la ropa de cama | No de cintas de acero x NOM espesor de la cinta | Nom. Espesor de la funda | Aprox. Diámetro total | Aprox. Peso | |||
CU | AL | CU | AL | ||||||||||
MM² | Mm | Mm | Mm | Mm | KG/km | Mm | Mm | Mm | Mm | KG/km | |||
10 | 1,2 | 0,8 | 1,8 | 26,9 | 1415 | 1235 | 1,2 | 2x0,2 | 1,8 | 26 | 1060 | 885 | |
16 | 1,2 | 0,8 | 1,8 | 29,2 | 1725 | 1445 | 1,2 | 2x0,2 | 1,8 | 28,3 | 1340 | 1055 | |
25 | 1,2 | 0,8 | 1,9 | 32,2 | 2165 | 1735 | 1,2 | 2x0,2 | 1,9 | 31,3 | 1735 | 1305 | |
35 | 1,3 | 0,8 | 2 | 35 | 2645 | 2025 | 1,3 | 2x0,2 | 2 | 34,1 | 2170 | 1555 | |
50 | 1,3 | 0,8 | 2,1 | 37,4 | 3075 | 2295 | 1,3 | 2x0,5 | 2,1 | 38 | 2950 | 2170 | |
70 | 1,4 | 0,8 | 2,2 | 41 | 3915 | 2755 | 1,4 | 2x0,5 | 2,3 | 41,8 | 3795 | 2635 | |
95 | 1,5 | 0,8 | 2,3 | 45,3 | 4840 | 3335 | 1,5 | 2x0,5 | 2,4 | 46,1 | 4810 | 3200 | |
120 | 1,5 | 0,8 | 2,4 | 48,7 | 5915 | 3855 | 1,5 | 2x0,5 | 2,5 | 49,5 | 5770 | 3705 | |
150 | 1,6 | 0,8 | 2,5 | 52,1 | 6930 | 4395 | 1,6 | 2x0,5 | 2,6 | 52,9 | 6775 | 4235 | |
185 | 1,6 | 0,8 | 2,6 | 56,2 | 8265 | 5100 | 1,6 | 2x0,5 | 2,8 | 57,2 | 8120 | 4950 | |
240 | 1,8 | 0,8 | 2,8 | 62,2 | 10440 | 6220 | 1,8 | 2x0,5 | 2,9 | 63 | 10250 | 6025 | |
300 | 1,9 | 0,8 | 3 | 68,2 | 12780 | 7420 | 1,9 | 2x0,5 | 3,1 | 69 | 12570 | 7200 | |
400 | 2 | 0,8 | 3,3 | 75,9 | 15970 | 9110 | 2 | 2x0,5 | 3,4 | 76,7 | 15740 | 8870 | |
500 | 2,1 | 0,8 | 3,5 | 84,2 | 19940 | 11130 | 2,1 | 2x0,8 | 3,6 | 86,5 | 20550 | 11750 | |
630 | 2,2 | 0,8 | 3,7 93,5 | 25120 | 13670 | 2,2 | 2x0,8 | 3,9 | 96 | 25830 | 14400 | ||
Datos eléctricos | |||||||||
Nom. Área transversal | D C Resistencia CU / AL | A C Resistencia CU / AL | Calificación de cortocircuito del conductor CU / AL 1 seg | Capaci-Tance | Corriente de carga | Cortocircuito de pantalla de alambre de cobre por núcleo 1 seg | Cortocircuito de pantalla de cinta de cobre por núcleo 1 seg | Reactancia | Inductancia |
MM² | ΜΩ/m | ΜΩ/m | KA | PF/m | MA/m | KA | KA | ΜΩ/m | NH/m |
10 | 1830/3080 | 2330/3920 | 1,4/0,9 | 212 | 0,27 | 1,23 | 0,61 | 132 | 410 |
16 | 1150/1910 | 1470/2420 | 2,2/1,4 | 242 | 0,30 | 1,96 | 0,66 | 124 | 390 |
25 | 727/1200 | 927/1538 | 3,6/2,3 | 272 | 0,33 | 1,96 | 0,73 | 116 | 370 |
35 | 524/868 | 668/1113 | 5,0/3,2 | 301 | 0,36 | 1,96 | 0,79 | 108 | 350 |
50 | 387/641 | 494/822 | 6,8/4,4 | 332 | 0,40 | 1,96 | 0,87 | 102 | 330 |
70 | 268/443 | 343/568 | 9,8/6,3 | 383 | 0,46 | 1,96 | 0,96 | 97 | 310 |
95 | 193/320 | 248/410 | 13,3/8,5 | 432 | 0,52 | 1,96 | 1,06 | 92 | 290 |
120 | 153/253 | 196/325 | 17,2/11,0 | 474 | 0,57 | 1,96 | 1,17 | 89 | 280 |
150 | 124/206 | 159/265 | 21,2/13,5 | 511 | 0,61 | 3,06 | 1,25 | 87 | 280 |
185 | 99/164 | 128/211 | 26. 6/17.0 | 562 | 0,67 | 3,06 | 1,37 | 86 | 270 |
240 | 75/125 | 98/161 | 34,9/22,3 | 602 | 0,72 | 3,06 | 1,52 | 83 | 260 |
300 | 60/100 | 80/130 | 43,8/28,0 | 622 | 0,75 | 3,06 | 1,67 | 82 | 260 |
400 | 47/78 | 64/102 | 57,3/36,6 | 648 | 0,78 | 4,29 | 1,84 | 80 | 250 |
500 | 37/60 | 51/81 | 72,3/46,2 | 668 | 0,82 | 4,29 | 2,03 | 78 | 250 |
630 | 28/47 | 42/64 | 91,2/58,3 | 758 | 0,92 | 4,29 | 2,24 | 76 | 240 |
