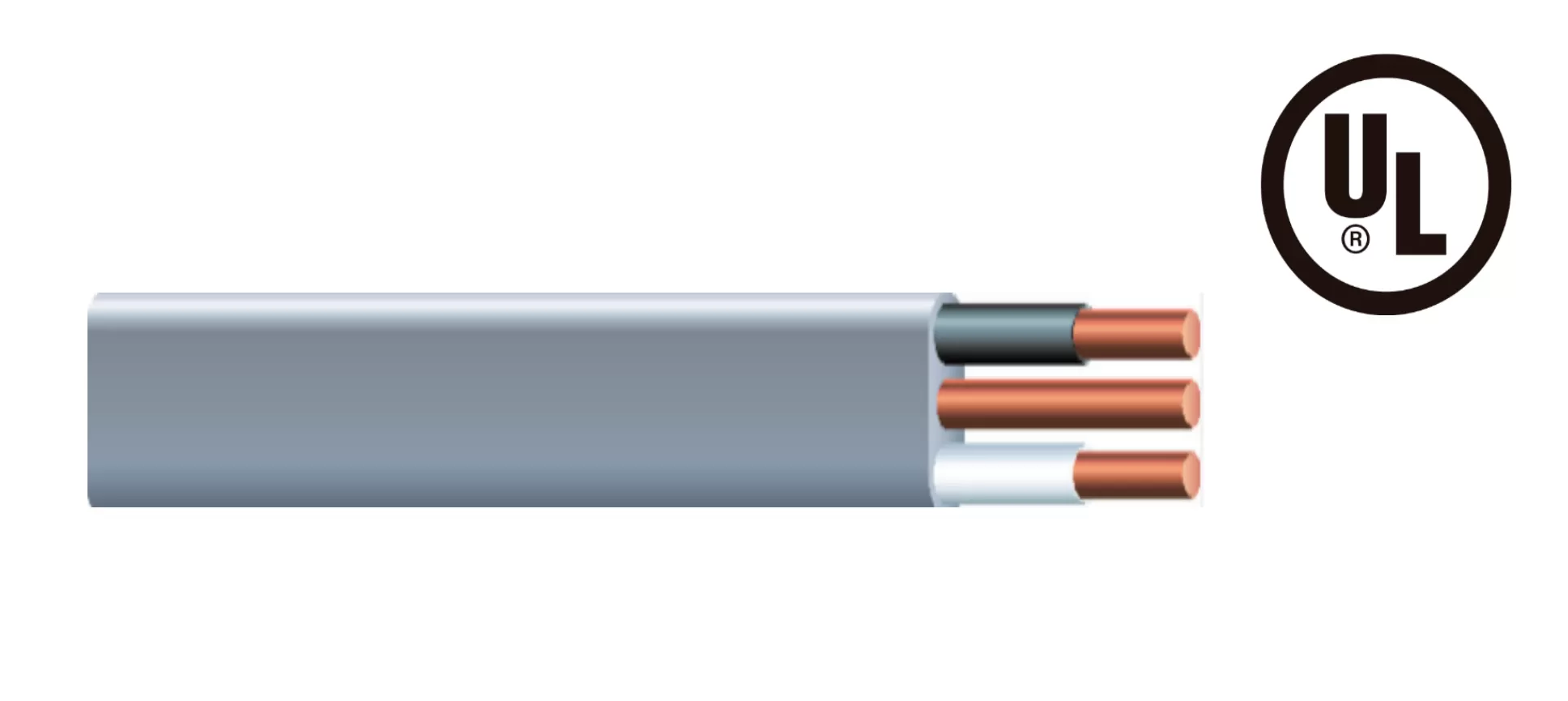

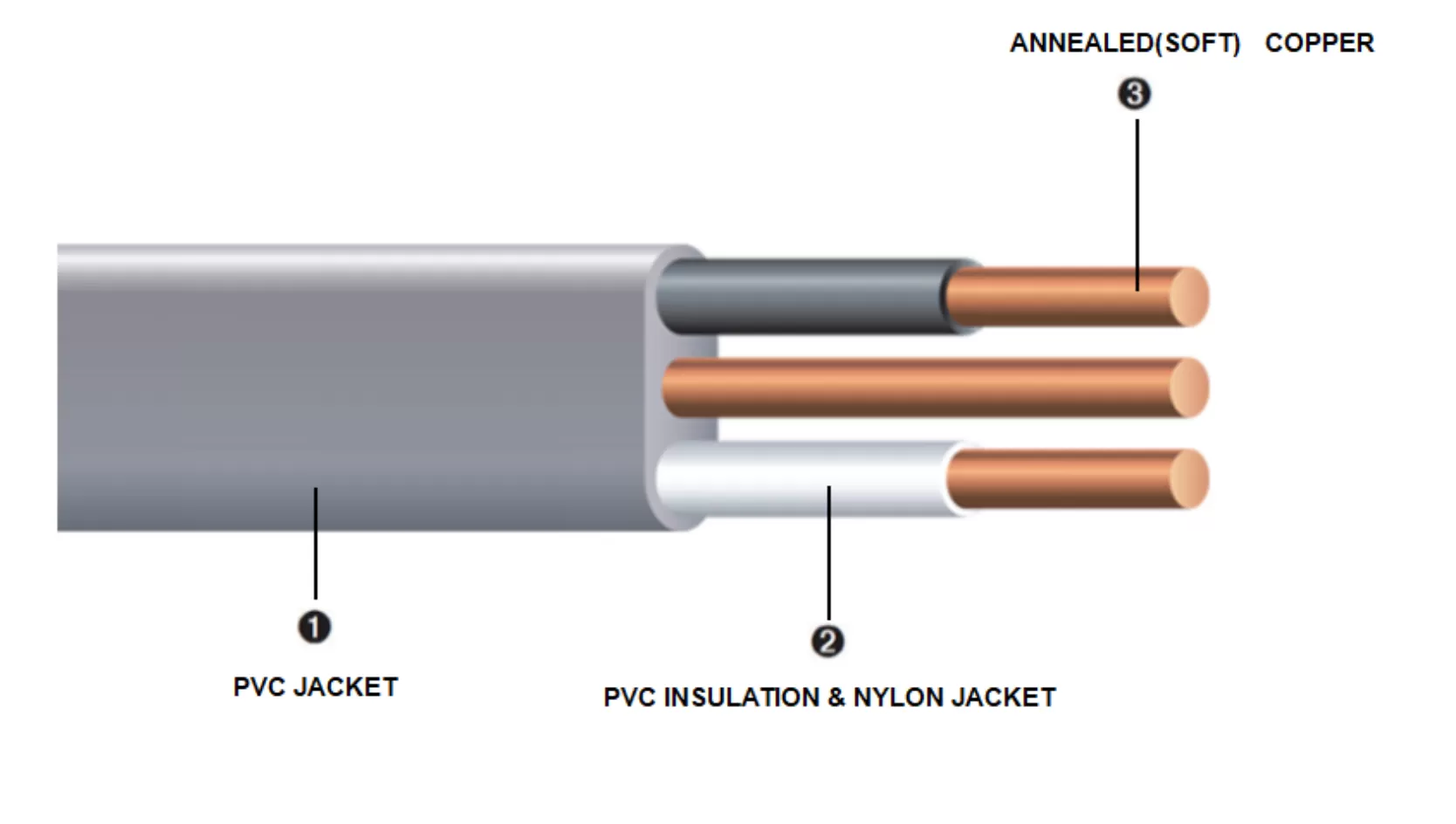

Alimentador subterráneo y cable de circuito de rama. 600 Volt. Conductores de cobre. Chaqueta general de PVC resistente a la luz solar, la humedad y los hongos.
UF-B cable se utiliza generalmente como alimentador para lámparas de postes exteriores, bombas y otras cargas o aparatos alimentados desde un punto de distribución en un
Edificio como se especifica en el 2011 Código Eléctrico Nacional. UF-B cable se puede utilizar bajo tierra, incluido el entierro directo. El Cable de UF-B de conductor múltiple se puede utilizar para el cableado del circuito de rama interior en edificios residenciales o agrícolas a temperaturas del conductor que no excedan los 90 ° C (con ampacidad limitada a la de los conductores de 60 ° C) según lo especificado por el Código Eléctrico Nacional. UF-B puede utilizar en aplicaciones permitidas para NMC EN LA Sección 334,10 (B) del Código Eléctrico Nacional. La clasificación de voltaje para UF-B cable es de 600 voltios.
ASTM - B3 y B-8
Estándar UL 83
493 estándar UL
A-A-59544 de especificación federal
Código Eléctrico Nacional, NFPA 70.
CONDUCTOR | CHAQUETA ESPESOR (MILES) | ALAMBRE DE TIERRA | CABLE DIMENSIÓN (MILES) | Red PESO /1000' (LBS) | PERMITIDO AMPACIDAD | |||
TAMAÑO (AWG) | Correa NOS | AISLAMIENTO Y CHAQUETA DE NYLON (MILES) | TAMAÑO | Correa NOS | ||||
DOS CONDUCTORES | ||||||||
14 | 1 | 19 | 30 | 14 | 1 | 423*168 | 70 | 15 |
12 | 1 | 19 | 30 | 12 | 1 | 463*183 | 95 | 20 |
12 | 1 | 19 | 30 | SIN TERRENO | 386*183 | 70 | 20 | |
10 | 1 | 24 | 30 | 10 | 1 | 518*215 | 138 | 30 |
8 | 7 | 35 | 45 | 10 | 1 | 678*302 | 222 | 40 |
6 | 7 | 35 | 45 | 10 | 1 | 770*338 | 303 | 55 |
TRES CONDUCTORES | ||||||||
14 | 1 | 19 | 30 | 14 | 1 | 581*168 | 95 | 15 |
12 | 1 | 19 | 30 | 12 | 1 | 626*183 | 129 | 20 |
12 | 1 | 19 | 30 | SIN TERRENO | 581*183 | 107 | 20 | |
10 | 1 | 24 | 30 | 10 | 1 | 727*215 | 191 | 30 |
8 | 7 | 35 | 45 | 10 | 1 | 1059*319 | 344 | 40 |
6 | 7 | 35 | 45 | 10 | 1 | 1223*361 | 478 | 55 |
