El cable Teck90 se utiliza ampliamente en las industrias de pulpa y papel, química, minería, petroquímica y fabricación en una amplia gama de aplicaciones, especialmente donde el cable puede estar sujeto a daños mecánicos y productos químicos corrosivos.
Las aplicaciones comerciales para el cable Teck90 incluyen edificios de apartamentos y complejos comerciales. El cable Teck90 también es una alternativa económica ya que se elimina la necesidad de conductos o conductos y cajas de tracción.
El cable Teck90 está aprobado para su uso; en lugares húmedos y secos, interiores y exteriores, en cables expuestos y ocultos, en bandejas de cables ventiladas, no ventiladas y de escalera, para entierro directo de tierra y para instalaciones de entrada de servicio, por encima y por debajo del suelo.
La combinación de cable Teck90 de armadura flexible entrelazada con dos capas de chaqueta de PVC proporciona un cable resistente, compacto y flexible que es resistente a la corrosión, el agua y el abuso mecánico. Está diseñado para su uso en lugares húmedos o secos con una temperatura máxima del conductor de 90 ° C y una temperatura baja de-40 ° C.
CSA FT1 y FT4
CSA C22.2 N. ° 131 para cables Teck90 clasificados hasta 5kV inclusive
CSA C68.10 para cables teck90 blindados clasificados 5kV y superiores (C68.10 pendiente)
CSA C22.2 N. ° 0,3 Cláusula 4.11.4 FT4 prueba de llama
Clase 1 Grupo A, B, C, D. División 1 y 2
Clase II Grupo E, F, G. División 1 y 2
ICEA S-66-524 / NEMA WC7 para cables Teck90 clasificados por encima de 5kV
Prueba de llama IEEE 383 y 1202 (70.000 BTU/hr)
Prueba de llama de bandeja de cable vertical ICEA T-29-520 (210.000 BTU/hr)
Prueba de llama de bandeja de cable vertical ICEA T-30-520 (70.000 BTU/hr)
Conductor de potencia | Número | Vinculación | Aislamiento | Chaqueta | Armadura | Funda | Cable | |
Núcleos | Tamaño | Nos. | Tamaño | Mm | Mm | Mm | Mm | Mm |
2 | 14 | 7 | 14 | 0,76 | 1,14 | 14,1 | 1 | 16 |
2 | 12 | 7 | 14 | 0,76 | 1,14 | 15,1 | 1 | 17 |
2 | 10 | 7 | 12 | 0,76 | 1,14 | 16,3 | 1 | 18 |
2 | 8 | 7 | 10 | 1,14 | 1,52 | 19,5 | 1 | 22 |
2 | 6 | 7 | 8 | 1,14 | 1,52 | 21,3 | 1 | 23 |
2 | 4 | 7 | 8 | 1,14 | 1,52 | 23,5 | 1 | 26 |
2 | 3 | 7 | 6 | 1,14 | 1,52 | 24,7 | 1 | 27 |
2 | 2 | 7 | 6 | 1,14 | 2,03 | 27,3 | 1 | 29 |
2 | 1 | 19 | 6 | 1,4 | 2,03 | 29,9 | 1 | 32 |
2 | 1/0 | 19 | 6 | 1,4 | 2,03 | 31,8 | 1 | 34 |
2 | 2/0 | 19 | 6 | 1,4 | 2,03 | 33,9 | 1 | 36 |
2 | 3/0 | 19 | 4 | 1,4 | 2,03 | 36,2 | 1 | 38 |
2 | 4/0 | 19 | 4 | 1,4 | 2,03 | 38,9 | 1,2 | 41 |
2 | 250 | 37 | 4 | 1,65 | 2,03 | 42,2 | 1,2 | 45 |
2 | 300 | 37 | 4 | 1,65 | 2,03 | 44,7 | 1,2 | 47 |
2 | 350 | 37 | 3 | 1,65 | 2,79 | 48,6 | 1,2 | 51 |
2 | 400 | 37 | 3 | 1,65 | 2,79 | 50,8 | 1,2 | 53 |
2 | 450 | 37 | 3 | 1,65 | 2,79 | 52,8 | 1,2 | 55 |
2 | 500 | 37 | 3 | 1,65 | 2,79 | 54,7 | 1,2 | 57 |
2 | 550 | 37 | 3 | 2,03 | 2,79 | 58,2 | 1,5 | 61 |
2 | 600 | 61 | 2 | 2,03 | 2,79 | 60,1 | 1,5 | 63 |
2 | 650 | 61 | 2 | 2,03 | 2,79 | 61,7 | 1,5 | 65 |
2 | 700 | 61 | 2 | 2,03 | 2,79 | 53,4 | 1,5 | 66 |
2 | 750 | 61 | 2 | 2,03 | 2,79 | 64,9 | 1,5 | 68 |
3 | 14 | 7 | 14 | 0,76 | 1,14 | 14,7 | 1 | 17 |
3 | 12 | 7 | 14 | 0,76 | 1,14 | 15,7 | 1 | 18 |
3 | 10 | 7 | 12 | 0,76 | 1,14 | 17 | 1 | 19 |
3 | 8 | 7 | 10 | 1,14 | 1,52 | 20,4 | 1 | 22 |
3 | 6 | 7 | 8 | 1,14 | 1,52 | 22,3 | 1 | 24 |
3 | 4 | 7 | 8 | 1,14 | 1,52 | 24,8 | 1 | 27 |
3 | 3 | 7 | 6 | 1,14 | 2,03 | 27,1 | 1 | 29 |
3 | 2 | 7 | 6 | 1,14 | 2,03 | 28,8 | 1 | 31 |
3 | 1 | 19 | 6 | 1,4 | 2,03 | 31,6 | 1 | 34 |
3 | 1/0 | 19 | 6 | 1,4 | 2,03 | 33,6 | 1 | 36 |
3 | 2/0 | 19 | 6 | 1,4 | 2,03 | 35,8 | 1 | 38 |
3 | 3/0 | 19 | 4 | 1,4 | 2,03 | 38,4 | 1,2 | 41 |
3 | 4/0 | 19 | 4 | 1,4 | 2,03 | 41,3 | 1,2 | 44 |
3 | 250 | 37 | 4 | 1,65 | 2,03 | 44,8 | 1,2 | 47 |
3 | 300 | 37 | 4 | 1,65 | 2,79 | 49,1 | 1,2 | 51 |
3 | 350 | 37 | 3 | 1,65 | 2,79 | 51,6 | 1,2 | 54 |
3 | 400 | 37 | 3 | 1,65 | 2,79 | 54 | 1,2 | 56 |
3 | 450 | 37 | 3 | 1,65 | 2,79 | 56,2 | 1,2 | 59 |
3 | 500 | 37 | 3 | 1,65 | 2,79 | 58,2 | 1,5 | 61 |
3 | 550 | 37 | 3 | 2,03 | 2,79 | 62 | 1,5 | 65 |
3 | 600 | 61 | 2 | 2,03 | 2,79 | 64,1 | 1,5 | 67 |
3 | 650 | 61 | 2 | 2,03 | 2,79 | 65,8 | 1,5 | 69 |
3 | 700 | 61 | 2 | 2,03 | 2,79 | 67,6 | 1,5 | 71 |
3 | 750 | 61 | 2 | 2,03 | 2,79 | 69,3 | 1,5 | 72 |
Potencia | Números | Vinculación | Aislamiento | Chaqueta | Funda | Cable | |
Núcleos | Tamaño | Nos. | Tamaño | Mm | Mm | Mm | Mm |
2 | 12 | 7 | 14 | 1,14 | 1,14 | 1 | 19,2 |
3 | 12 | 7 | 14 | 1,14 | 1,14 | 1 | 19,9 |
2 | 10 | 7 | 12 | 1,14 | 1,14 | 1 | 20,4 |
3 | 10 | 7 | 12 | 1,14 | 1,52 | 1 | 22 |
2 | 8 | 7 | 10 | 1,14 | 1,52 | 1 | 22,7 |
3 | 8 | 7 | 10 | 1,14 | 1,52 | 1 | 23,7 |
2 | 6 | 7 | 8 | 1,52 | 1,52 | 1 | 26,1 |
3 | 6 | 7 | 8 | 1,52 | 1,52 | 1 | 28,4 |
2 | 4 | 7 | 8 | 1,52 | 2,03 | 1 | 30,6 |
3 | 4 | 7 | 8 | 1,52 | 2,03 | 1 | 32 |
2 | 3 | 7 | 6 | 1,52 | 2,03 | 1 | 32 |
3 | 3 | 7 | 6 | 1,52 | 2,03 | 1 | 33,5 |
2 | 2 | 7 | 6 | 1,52 | 2,03 | 1 | 33,6 |
3 | 2 | 7 | 6 | 1,52 | 2,03 | 1 | 35,3 |
2 | 1 | 19 | 6 | 2,03 | 2,03 | 1 | 37,6 |
3 | 1 | 19 | 6 | 2,03 | 2,03 | 1 | 39,6 |
2 | 1/0 | 19 | 6 | 2,03 | 2,03 | 1 | 38,8 |
3 | 1/0 | 19 | 6 | 2,03 | 2,03 | 1,2 | 41,4 |
2 | 2/0 | 19 | 6 | 2,03 | 2,03 | 1,2 | 41,5 |
3 | 2/0 | 19 | 6 | 2,03 | 2,03 | 1,2 | 43,8 |
2 | 3/0 | 19 | 4 | 2,03 | 2,03 | 1,2 | 43,9 |
3 | 3/0 | 19 | 4 | 2,03 | 2,03 | 1,2 | 46,4 |
2 | 4/0 | 19 | 4 | 2,03 | 2,03 | 1,2 | 46,7 |
3 | 4/0 | 19 | 4 | 2,03 | 2,03 | 1,2 | 50,4 |
2 | 250 | 37 | 4 | 2,28 | 2,03 | 1,2 | 51,1 |
3 | 250 | 37 | 4 | 2,28 | 2,79 | 1,2 | 55,6 |
2 | 300 | 37 | 4 | 2,28 | 2,79 | 1,2 | 55,3 |
3 | 300 | 37 | 4 | 2,28 | 2,79 | 1,2 | 58,4 |
2 | 350 | 37 | 3 </Td> | 2,28 | 2,79 | 1,2 | 57,7 |
2 | 400 | 37 | 3 | 2,28 | 2,79 | 1,2 | 60,1 |
3 | 400 | 37 | 3 | 2,28 | 2,79 | 1,5 | 64,3 |
2 | 500 | 37 | 3 | 2,28 | 2,79 | 1,5 | 65,2 |
3 | 500 | 37 | 3 | 2,28 | 2,79 | 1,5 | 69,1 |

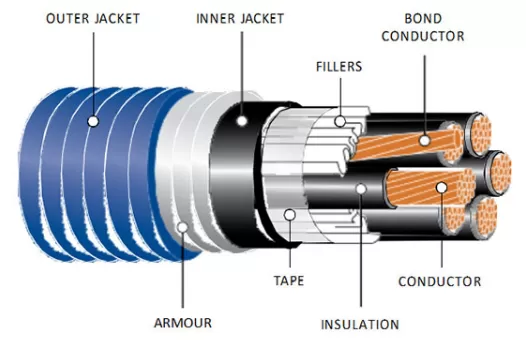

Conductor: cobre trenzado de clase B, comprimido o compacto, de acuerdo con ASTM B3 y B8.
Aislamiento: Polietileno reticulado (XLPE), código de color: 2/C negro, blanco; 3/C rojo, negro, azul; 4/C rojo, negro, azul, blanco; para cables de 5/C o más, el aislamiento es negro y numerado
Conductores de puesta a tierra: Conductor de conexión a tierra sin aislamiento Clase B
Chaqueta interior: cloruro de polivinilo negro (PVC)
Armadura: Armadura de aluminio entrelazada (AIA)
Chaqueta general: PVC negro (colores opcionales disponibles)
