Conductores concéntricos ACAR en diseños de conductores monocapa y multicapa para optimizar la fuerza y la capacidad de transporte actual para proyectos de transmisión y distribución para los cuales los conductores AAC no proporcionan la resistencia requerida y los conductores AAAC o ACSR no son necesarios o adecuados.

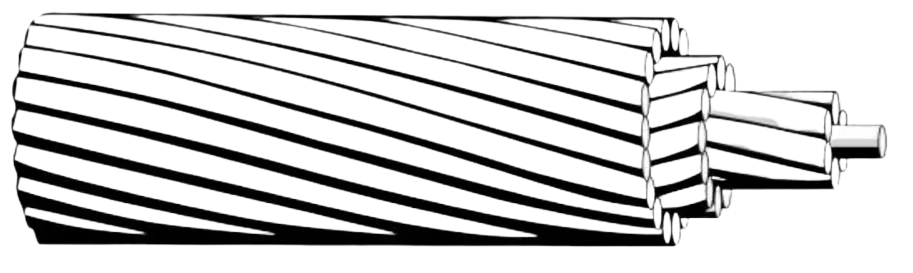

ACAR es un conductor concéntrico-laysthard hecho de cables redondos de aluminio 1350-H19 (extra duros) y cables redondos de aluminio 6201-T81. Los conductores ACAR están disponibles en construcciones de una sola y Multicapa. Estas opciones proporcionan la resistencia necesaria y la capacidad de carga actual para aplicaciones dadas. Por el mismo peso, los conductores ACAR ofrecen mayor resistencia y ampacidad que los conductores ACSR.
El conductor no tiene pérdidas de histéresis
Sin reacción electroquímica
Resistencia trans de menor potencia
Tamaño (Kcmil) | Strand- ING (CE/6201) | Diámetro (INS.) | Peso Por 1000 ft. (LBS.) | Calificado Fuerza (LBS.) | Resistencia OHMS/1000 ft. | Permitible Ampacidad (Amps) | |||
Cables individuales | Comp. Cable | DC @ 20 °C | AC @ 75 °C | ||||||
6201 | 1350 | ||||||||
355,0 | 12/7 | 0,1367 | 0,1367 | 0.683 | 332,1 | 8500 | . 0514 | . 0624 | 519 |
465,9 | 12/7 | 0,1566 | 0,1566 | 0.783 | 435,8 | 11000 | . 0392 | . 0477 | 616 |
503,6 | 12/7 | 0,1628 | 0,1628 | 0.814 | 471,1 | 11900 | . 0362 | . 0441 | 646 |
653,1 | 12/7 | 0,1854 | 0,1854 | 0.927 | 611,0 | 15400 | . 0279 | . 0342 | 760 |
739,8 | 30/7 | 0,1414 | 0,1414 | 0.990 | 692,7 | 15300 | . 0240 | . 0296 | 831 |
739,8 | 18/19 | 0,1414 | 0,1414 | 0.990 | 691,6 | 18800 | . 0252 | . 0308 | 814 |
853,7 | 30/7 | 0,1519 | 0,1519 | 1.063 | 799,3 | 17500 | . 0208 | . 0257 | 907 |
853,7 | 18/19 | 0,1519 | 0,1519 | 1.063 | 798,0 | 21500 | . 0218 | . 0268 | 890 |
927,2 | 30/7 | 0,1583 | 0,1583 | 1.108 | 868,2 | 19000 | . 0192 | . 0238 | 955 |
927,2 | 18/19 | 0,1583 | 0,1583 | 1.108 | 866,7 | 23400 | . 0201 | . 0247 | 936 |
1024,5 | 30/7 | 0,1664 | 0,1664 | 1.165 | 959,3 | 20900 | . 0173 | . 0216 | 1015 |
1024,5 | 18/19 | 0,1664 | 0,1664 | 1.165 | 957,7 | 25800 | . 0182 | . 0225 | 995 |
1081,0 | 30/7 | 0,1709 | 0,1709 | 1.196 | 1012,1 | 22100 | . 0164 | . 0205 | 1048 |
1081,0 | 18/19 | 0,1709 | 0,1709 | 1.196 | 1010,5 | 27200 | . 0172 | . 0213 | 1028 |
1109,0 | 30/7 | 0,1731 | 0,1731 | 1.212 | 1038,4 | 22700 | . 0160 | . 0200 | 1065 |
1109,0 | 18/19 | 0,1731 | 0,1731 | 1.212 | 1036,6 | 27900 | . 0168 | . 0208 | 1044 |
1172,0 | 30/7 | 0,1780 | 0,1780 | 1.246 | 1097,3 | 24000 | . 0152 | . 0190 | 1101 |
1172,0 | 18/19 | 0,1780 | 0,1780 | 1.246 | 1095,5 | 29500 | . 0159 | . 0198 | 1080 |
1197,0 | 30/7 | 0,1799 | 0,1799 | 1.259 | 1120,8 | 24500 | . 0148 | . 0187 | 1115 |
1197,0 | 18/19 | 0,1799 | 0,1799 | 1.259 | 1118,9 | 30200 | . 0156 | . 0194 | 1094 |
1280,0 | 30/7 | 0,1860 | 0,1860 | 1.302 | 1198,5 | 26200 | . 0139 | . 0175 | 1160 |
1280,0 | 18/19 | 0,1860 | 0,1860 | 1.302 | 1196,5 | 32200 | . 0146 | . 0182 | 1139 |
1361,0 | 42/19 | 0,1494 | 0,1494 | 1.344 | 1273,6 | 30300 | . 0133 | . 0168 | 1196 |
1527,0 | 42/19 | 0,1582 | 0,1582 | 1.424 | 1428,8 | 33600 | . 0118 | . 0151 | 1314 |
1703,0 | 42/19 | 0,1671 | 0,1671 | 1.504 | 1593,5 | 37500 | . 0106 | . 0137 | 1363 |
1933,0 | 42/19 | 0,1780 | 0,1780 | 1.602 | 1808,8 | 42500 | . 00936 | . 0123 | 1465 |
2267,0 | 42/19 | 0,1928 | 0,1928 | 1.735 | 2142,0 | 49900 | . 00806 | . 0108 | 1594 |
2493,0 | 72/19 | 0,1655 | 0,1655 | 1.821 | 2356,9 | 50400 | . 00722 | . 0099 | 1687 |
2493,0 | 54/37 | 0,1655 | 0,1655 | 1.821 | 2354,5 | 57600 | . 00743 | . 0101 | 1670 |
Ampacidad basada en la temperatura del conductor A 75 ° C, temperatura ambiente a 25 ° C, con 2 pies/seg. Viento en el sol. | |||||||||
