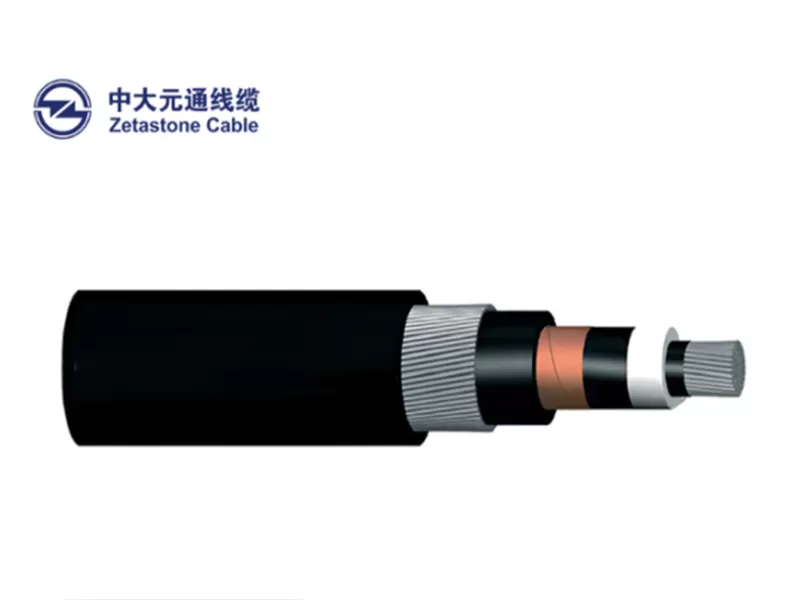

Los cables de un solo núcleo están diseñados para la distribución de energía eléctrica con voltaje nominal Uo/U que van desde 1,8/3KV a 18/30KV y frecuencia 50Hz.
Los cables de un solo núcleo están diseñados para la distribución de energía eléctrica con voltaje nominal Uo/U que van desde 1,8/3KV a 18/30KV y frecuencia 50Hz. Son adecuados para su instalación principalmente en estaciones de suministro de energía, en interiores y en conductos de cables, al aire libre, bajo tierra y en agua, así como para su instalación en bandejas de cables para industrias, centralitas y centrales eléctricas.
IEC 60502 parte 2 (3,6/6KV a 18/30KV)
Conductor: Cobre o aluminio recocido liso que cumple con IEC 60228 Clase 1 o 2.
Pantalla del conductor: La pantalla del conductor consiste en una capa extruida de compuesto no metálico y semiconductor firmemente unido al aislamiento para excluir todos los huecos de aire. La pantalla del conductor no es necesaria para los cables aislados de PVC y EPR/HEPR 1,8/3KV y 3,6/6KV.
Aislamiento: El aislamiento es de cloruro de polivinilo (PVC) destinado a cables de 1,8/3KV y 3,6/6KV, compuesto de polietileno reticulado (XLPE) o caucho de etileno propileno (EPR/HEPR).
Pantalla de aislamiento: La pantalla de aislamiento consiste en una capa extruida de compuesto no metálico, semiconducto extruido sobre el aislamiento.
Capa metálica: el alambre de cobre concéntrico de la pantalla se aplica sobre el aislamiento, o sobre la pantalla de aislamiento o sobre una cubierta interior. Como alternativa, se pueden aplicar cintas de cobre con un espesor mínimo de 0,1mm con superposición.
Funda de separación (para cable blindado): La funda de separación comprende una capa de PVC extruido, o LSZH PE, aplicada debajo de la armadura.
Armadura (para cable blindado): La armadura consiste en una armadura de alambre de aluminio redonda aplicada
Funda superior: la funda general comprende una capa de compuesto termoplástico extruido (se puede ofrecer PVC, PE o LSZH como una opción).
Datos dimensionales | |||||||||||||
Nom. Área transversal | Cables sin blindaje | Cables Blindados de alambre de aluminio | |||||||||||
Nom. Espesor de aislamiento | Área de pantalla de cinta de cobre (0,1mm) | Área de pantalla de alambre de cobre | Nom. Espesor de la funda | Aprox. Diámetro total | Aprox. Peso | Nom. Grosor de la ropa de cama | Tamaño del alambre de armadura | Nom. Espesor de la funda | Aprox. Diámetro total | Aprox. Peso | |||
CU | AL | CU | AL | ||||||||||
MM² | Mm | MM² | MM² | Mm | Mm | KG/km | Mm | Mm | Mm | Mm | KG/km | ||
10 | 2,5 | 4,7 | 10 | 1,8 | 16 | 320 | 260 | 1,2 | 1,6 | 1,8 | 22 | 610 | 550 |
16 | 2,5 | 5,1 | 10 | 1,8 | 16 | 390 | 290 | 1,2 | 1,6 | 1,8 | 22 | 680 | 580 |
25 | 2,5 | 5,7 | 16 | 1,8 | 18 | 500 | 340 | 1,2 | 1,6 | 1,8 | 23 | 810 | 660 |
35 | 2,5 | 6,2 | 16 | 1,8 | 19 | 610 | 400 | 1,2 | 1. 6 | 1,8 | 24 | 940 | 730 |
50 | 2,5 | 6,7 | 16 | 1,8 | 20 | 750 | 450 | 1,2 | 1,6 | 1,8 | 26 | 1100 | 810 |
70 | 2,5 | 7,4 | 16 | 1,8 | 22 | 970 | 550 | 1,2 | 1,6 | 1,8 | 27 | 1350 | 930 |
95 | 2,5 | 8,2 | 16 | 1,8 | 23 | 1250 | 660 | 1,2 | 1,6 | 1,9 | 29 | 1670 | 1080 |
120 | 2,5 | 9,0 | 16 | 1,8 | 25 | 1500 | 760 | 1,2 | 1,6 | 1,9 | 31 | 1950 | 1200 |
150 | 2,5 | 9,7 | 25 | 1,8 | 26 | 1790 | 860 | 1,2 | 1,6 | 2,0 | 32 | 2270 | 1350 |
185 | 2,5 | 10,6 | 25 | 1,8 | 28 | 2150 | 1000 | 1,2 | 2,0 | 2,1 | 35 | 2770 | 1620 |
240 | 2,6 | 11,7 | 25 | 1,9 | 31 | 2770 | 1250 | 1,2 | 2,0 | 2,2 | 38 | 3440 | 1930 |
300 | 2,8 | 12,9 | 25 | 2,0 | 34 | 3400 | 1500 | 1,2 | 2,0 | 2,2 | 41 | 4120 | 2210 |
400 | 3,0 | 14,3 | 35 | 2,1 | 38 | 4280 | 1850 | 1,3 | 2,5 | 2,4 | 46 | 5250 | 2820 |
500 | 3,2 | 15,7 | 35 | 2,1 | 41,5 | 5325 | 2240 | 1,4 | 2,5 </Td> | 2,6 | 50 | 6520 | 3520 |
630 | 3,2 | 17,3 | 35 | 2,2 | 45,3 | 6745 | 2750 | 1,5 | 2,5 | 2,7 | 56 | 7960 | 4020 |
800 | 3,2 | 20,3 | 50 | 2,4 | 49,9 | 8290 | 3310 | 1,5 | 2,5 | 2,8 | 59 | 9660 | 4820 |
1000 | 3,2 | 22,3 | 50 | 2,5 | 54,2 | 10255 | 3990 | 1,6 | 2,5 | 3,0 | 63 | 11690 | 5540 |
Datos eléctricos | |||||||||||||||
Nom. Área transversal | D C Resistencia CU / AL | A C Resistencia CU / AL | Calificación de cortocircuito del conductor CU / AL 1 seg | Capaci-Tance | Corriente de carga | Cortocircuito Clasificación De pantalla de alambre de cobre 1 seg | Cortocircuito Clasificación De pantalla de cinta de cobre 1 seg | Reactancia | Inductancia | Impedancia | |||||
Trefoil | Plano espaciado | Trefoil | Plano espaciado | Trefoil | Plano espaciado | ||||||||||
CU | AL | CU | AL | ||||||||||||
MM² | ΜΩ/m | ΜΩ M | KA | PF/m | MA/m | KA | KA | ΜΩ/m | NH/m | ΜΩ/m | ΜΩ/m | ||||
10 | 1830/3080 | 2330/3920 | 1,4/0,9 | 202 | 0,26 | 1,23 | 0,69 | 160 | 214 | 420 | 610 | 2332 | 3846 | 2345 | 3840 |
16 | 1150/1910 | 1460/2420 | 2,2/1,4 | 232 | 0,29 | 1,96 | 0,75 | 152 | 205 | 410 | 600 | 1462 | 2411 | 1478 | 2421 |
25 | 727/1200 | 927/1538 | 3,6/2,3 | 262 | 0,32 | 1,96 | 0,83 | 142 | 196 | 400 | 590 | 936 | 1544 | 952 | 1554 |
35 | 524/868 | 668/1113 | 5,0/3,2 | 291 | 0,35 | 1,96 | 0,90 | 133 | 187 | 390 | 580 | 679 | 1121 | 695 | 1131 |
50 | 387/641 | 494/822 | 6,8/4,4 | 321 | 0,39 | 1,96 | 0,98 | 121 | 179 | 380 | 570 | 511 | 834 | 527 | 844 |
70 | 268/443 | 343/568 | 9,8/6,3 | 371 | 0,45 | 1,96 | 1,09 | 115 | 173 | 370 | 550 | 364 | 583 | 386 | 597 |
95 | 193/320 | 248/410 | 13,3/8,5 | 417 | 0,50 | 1,96 | 1,20 | 110 | 168 | 350 | 540 | 272 | 427 | 300 | 446 |
120 | 153/253 | 196/325 | 17,2/11,0 | 459 | 0,55 | 1,96 | 1,32 | 107 | 165 | 340 | 520 | 225 | 345 | 257 | 367 |
150 | 124/206 | 159/265 | 21,2/13,5 | 494 | 0,59 | 3,06 | 1,41 | 103 | 161 | 330 | 510 | 193 | 287 | 229 | 313 |
185 | 99/164 | 128/211 | 26,6/17,0 | 543 | 0,65 | 3,06 | 1,54 | 100 | 158 | 320 | 500 | 165 | 237 | 206 | 267 |
240 | 75/125 | 98/161 | 34,9/22,3 | 583 | 0,70 | 3,06 | 1,71 | 97 | 155 | 310 | 490 | 140 | 191 | 185 | 226 |
| 300 | 60/100 | 80/130 | 43,8/28,0 | 602 | 0,72 | 3,06 | 1,88 | 95 | 153 | 300 | 490 | 126 | 163 | 174 | 203 |
400 | 47/78 | 64/102 | 57,3/36,6 | 627 | 0,75 | 4,29 | 2,08 | 92 | 150 | 290 | 480 | 113 | 141 | 164 | 184 |
500 | 37/60 | 51/81 | 72,3/46,2 | 654 | 0,79 | 4,29 | 2,30 | 90 | 147 | 290 | 470 | 105 | 124 | 158 | 171 |
630 | 28/47 | 42/64 | 91,2/58,3 | 726 | 0,87 | 4,29 | 2,53 | 87 | 145 | 280 | 460 | 97 | 110 | 151 | 160 |
800 | 22/37 | 35/55 | 114,4/75,0 | 786 | 0,91 | 6,13 | 2,96 | 85 | 143 | 270 | 460 | 92 | 101 | 147 | 153 |
1000 | 18/29 | 30/46 | 143,0/94,0 | 856 | 0,99 | 6,13 | 3,26 | 83 | 141 | 260 | 450 | 88 | 95 | 144 | 148 |
