Cable fotovoltaico, 1000V o 2000V; Aislamiento XLPE, Conductor único, Cobre
Para cableado expuesto y ralways para interconexión de sistemas solares fotovoltaicos. Véase CEC Parte I Sección 64-210.
Para cableado expuesto y caminos de carreras (excepto bandeja de cables) en lugares húmedos y secos.
Para entierro directo de tierra (con protección según lo requiera la inspección).
Temperatura mínima de instalación recomendada de minus40 °C con procedimientos de manipulación adecuados.
Los cables marcados con SUN RES también son para uso en exteriores y el cableado expuesto está sujeto al clima.
CSA C22.2 N. ° 38, cables y cables aislados termoestables (Tipo RPVU90)
Cables fotovoltaicos CSA C22.2 No. 271
-40 °C de frío y-40 °C de impacto frío
Resistente a la luz solar SUN RES
Voltaje | Conductor | Insul. Espesor | NOMINAL O.D. | Nominal Peso | ||||||
AWG/ kcmil | Hebras No. | Diámetro (Pulgadas) | Diámetro (Mm) | En | Mm | En | Mm | Lbs/1000ft | KG/km | |
1000 / 2000 | 14 | 19 o 7 | 0,0276 | 1,84 | 0.060 | 1.524 | 0.194 | 4.928 | 24 | 36 |
1000 / 2000 | 12 | 19 o 7 | 0,0915 | 2,32 | 0.060 | 1.524 | 0.213 | 5.410 | 33 | 49 |
1000 / 2000 | 10 | 19 o 7 | 0,1160 | 2,95 | 0.060 | 1.524 | 0.235 | 5.969 | 47 | 70 |
1000 / 2000 | 8 | 19 o 7 | 0,1460 | 3,71 | 0.080 | 2.032 | 0.305 | 7.747 | 76 | 113 |

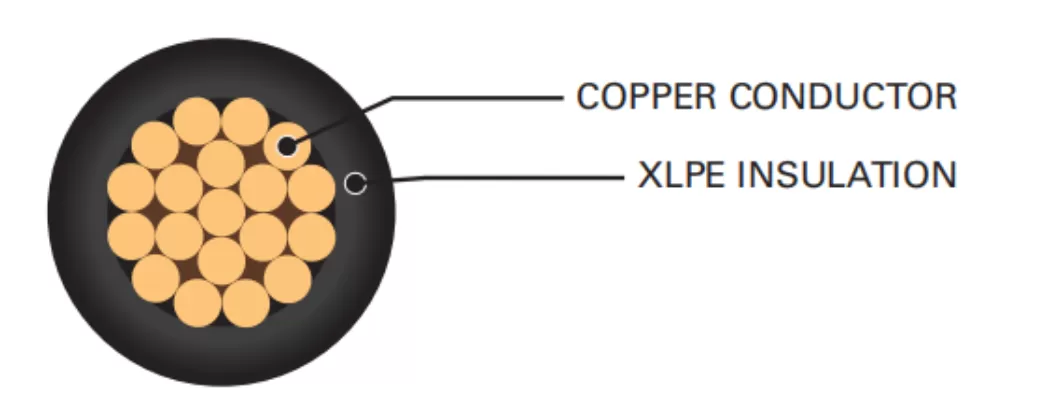

Conductor:Conductores de cobre blando desnudo trenzado, ASTM B3
Aislamiento:Aislamiento de polietileno reticulado (XLPE) CSA Tipo XL 90 °C seco/húmedo
