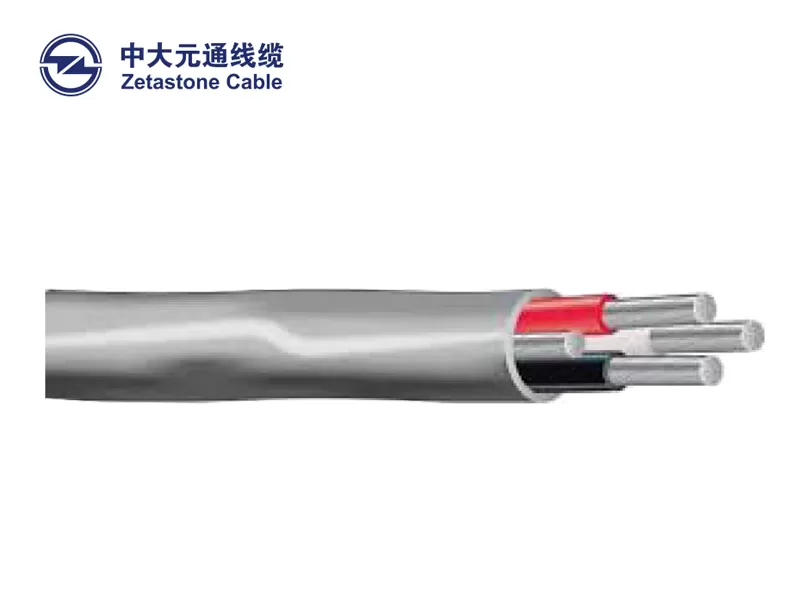

CONDUCTORES DE ALUMINIO, 300 VOLTIOS, -25 ° C MIN, 90 ° C MAX, CABLE NUNO METÁLICO
Los cables NMD90 se pueden utilizar tanto para trabajos expuestos en lugares secos como para trabajos ocultos en lugares secos o húmedos. La temperatura máxima permitida del conductor es de 90 °C. La temperatura mínima de Instalación recomendada es de menos 25 ° C para cables de tres conductores (con procedimientos de manipulación adecuados). El material debe almacenarse correctamente por encima de 0 °C durante 24 horas antes de la instalación. La clasificación de tensión máxima para todas las aplicaciones previstas es de 300 voltios.
CSAC22.2 n. ° 48, cable revestido no metálico
CSAC22.2 N. ° 38, cables y cables con aislamiento termoestable
CSAC22.2 N. ° 2556, FT1 prueba de llama de propagación vertical

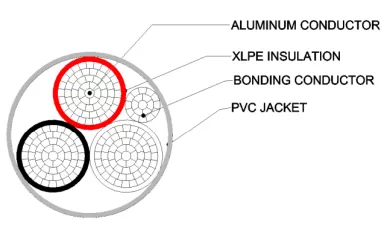

001M 4AWG 3C 6AWG 1C AA8000AL XLPE NMD90 FT1 300V CSA271587 CSA C22.2 No48 03-2024
Potencia Conductor | Conductor de unión | Aislamiento Espesor | Chaqueta Espesor | Cable O.D. | Cable Peso | Max DC resistencia | |||||
Recuento de conductores | AWG | AWG | En | Mm | En | Mm | En | Mm | Lbs/MFT | KG/km | Ω/km |
3 | 8/7 | 10/1 | 0.035 | 0,89 | 0.045 | 1,14 | 0.583 | 14,8 | 155,78 | 231,8 | 3,52 |
3 | 6/7 | 8/7 | 0.045 | 1,14 | 0.045 | 1,14 | 0.713 | 18,1 | 226,86 | 337,6 | 2,21 |
3 | 4/7 | 8/7 | 0.045 | 1,14 | 0,06 | 1,52 | 0.839 | 21,4 | 319,59 | 475,6 | 1,39 |
3 | 3/7 | 6/7 | 0.045 | 1,14 | 0,08 | 2,03 | 0.949 | 24,1 | 413,06 | 614,7 | 1,1 |
3 | 2/7 | 6/7 | 0.045 | 1,14 | 0,08 | 2,03 | 1.016 | 25,8 | 471,19 | 701,2 | 0.875 |
4 | 8/7 | 10/7 | 0.035 | 0,89 | 0.045 | 1,14 | 0.583 | 14,8 | 192,12 | 285,9 | 3,52 |
4 | 6/7 | 8/7 | 0.045 | 1,14 | 0.045 | 1,14 | 0.713 | 18,1 | 283,17 | 421,4 | 2,21 |
4 | 4/7 | 8/7 | 0.045 | 1,14 | 0,06 | 1,52 | 0.839 | 21,4 | 387,4 | 591,4 | 1,39 |
4 | 3/7 | 6/7 | 0.045 | 1,14 | 0,08 | 2,03 | 0.949 | 24,1 | 511,17 | 760,7 | 1,1 |
4 | 2/7 | 6/7 | 0.045 | 1,14 | 0,08 | 2,03 | 1.016 | 25,8 | 585,02 | 870,6 | 0.875 |
Gris
