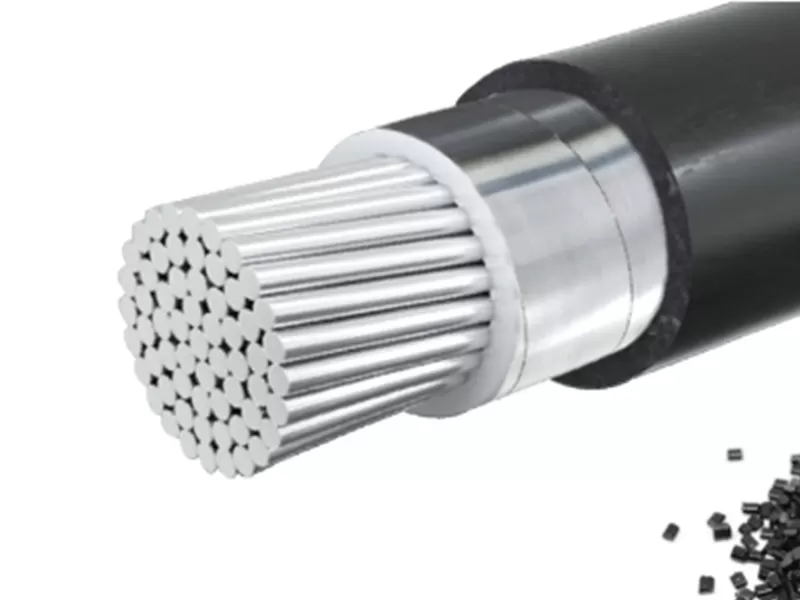

Conductor de aluminio, cinta de acero con aislamiento de PVC, cable de alimentación revestido de PVC blindado
Este producto es adecuado para CA 50Hz, tensión nominal 1,8/3kV (tensión máxima del sistema 3.6kV) potencia de transmisión de la línea eléctrica.
(1) Este producto es adecuado para CA 50Hz, voltaje nominal 1,8/3kV (voltaje máximo del sistema 3.6kV) potencia de transmisión de la línea eléctrica.
(2) Tensión nominal
Cable de 1kV (Um = 1,2 kV) y 3kV (Um = 3,6 kV) Características de uso estándar adicionales Tensión nominal La Tensión nominal AC de frecuencia de potencia es de 1,8/3kV, el uso de tensión máxima del sistema de CA no debe exceder 3.6kV.
(3) Temperatura de funcionamiento
La temperatura de funcionamiento máxima permitida del conductor durante mucho tiempo es de 70 ° C. Cuando se produce el cortocircuito, el área de la sección transversal del conductor es 300mm2 o menos, la temperatura máxima del conductor del cable no es más de 160 ° C, el área de la sección transversal del conductor es más de 300mm2, la temperatura máxima del conductor del cable no es más de 140 ° C, Y la duración no es más de 5S.
(4) temperatura ambiente
La temperatura mínima de funcionamiento es de-15 ° C.
(5) Temperatura de colocación
La Temperatura de colocación del cable no debe ser inferior a 0 ° C.
(6) radio de flexión
El radio de flexión de un cable de un solo núcleo no debe ser inferior a 20 veces el diámetro exterior del cable, Y el radio de flexión de un cable de varios núcleos no debe ser inferior a 15 veces el diámetro exterior del cable.
(1)Conductor: Conductor de aluminio trenzado
(2) Aislamiento: PVC
(3) Vaina interior: PVC
(4) Blindada: cinta de acero
(5) Vaina exterior: PVC
(6)IEC 60228 conductores de cables aislantes
Cables de alimentación LV-Conductor de aluminio IEC 60502-1
(7) Parámetro de los productos:
Área nominal de la sección transversal (mm2) | Diámetro del conductor (mm) | Espesor de aislamiento (mm) | Espesor de la funda exterior (mm) | Diámetro total aproximado (mm) | Cable aprox. Peso kg/km | |
YJV | YJLV | |||||
25 | 6,0 | 3,4 | 2,2 | 39,8 | 1927 | 1451 |
35 | 7,0 | 3,4 | 2,3 | 42,2 | 2316 | 1639 |
50 | 8,3 | 3,4 | 2,4 | 45,2 | 2805 | 1847 |
70 | 9,8 | 3,4 | 2,5 | 48,6 | 3497 | 2193 |
95 | 11,5 | 3,4 | 2,7 | 52,7 | 4483 | 2653 |
120 | 12,9 | 3,4 | 2,8 | 55,9 | 5340 | 3040 |
150 | 14,5 | 3,4 | 2,9 | 59,8 | 6398 | 3503 |
185 | 16,0 | 3,4 | 3,0 | 63,0 | 7241 | 3946 |
240 | 18,3 | 3,4 | 3,2 | 68,3 | 9234 | 4729 |
300 | 20,5 | 3,4 | 3,3 | 73,3 | 11337 | 5586 |
400 | 23,5 | 3,4 | 3,6 | 80,3 | 14174 | 6822 |
500 | 26,7 | 3,4 | 3,8 | 87,9 | 17730 | 8299 |
630 | 29,9 | 3,4 | 4,1 | 95,8 | 21736 | 9949 |
Área nominal de la sección transversal (mm2) | Diámetro del conductor (mm) | Espesor de aislamiento (mm) | Espesor de la funda exterior (mm) | Diámetro total aproximado (mm) | Cable aprox. Peso kg/km | |
| <P> YJV | YJLV | |||||
25 | 6,0 | 3,4 | 1,6 | 19,8 | 609 | 458 |
35 | 7,0 | 3,4 | 1,6 | 20,8 | 729 | 514 |
50 | 8,3 | 3,4 | 1,7 | 22,3 | 876 | 585 |
70 | 9,8 | 3,4 | 1,7 | 23,8 | 1092 | 681 |
95 | 11,5 | 3,4 | 1,8 | 25,7 | 1388 | 805 |
120 | 12,9 | 3,4 | 1,8 | 27,1 | 1651 | 913 |
150 | 14,5 | 3,4 | 1,9 | 28,9 | 1970 | 1043 |
(1) tendido fijo en metalurgia, energía eléctrica, construcción y otras industrias, interior, zanja de cable, tubería, enterrado directo y otras ocasiones sin fuerza externa mecánica.
(2) Se utiliza para instalar en interiores, en zanja de cable o directamente en tierra, capaz de soportar fuerzas mecánicas externas, pero no puede soportar la fuerza de tracción
